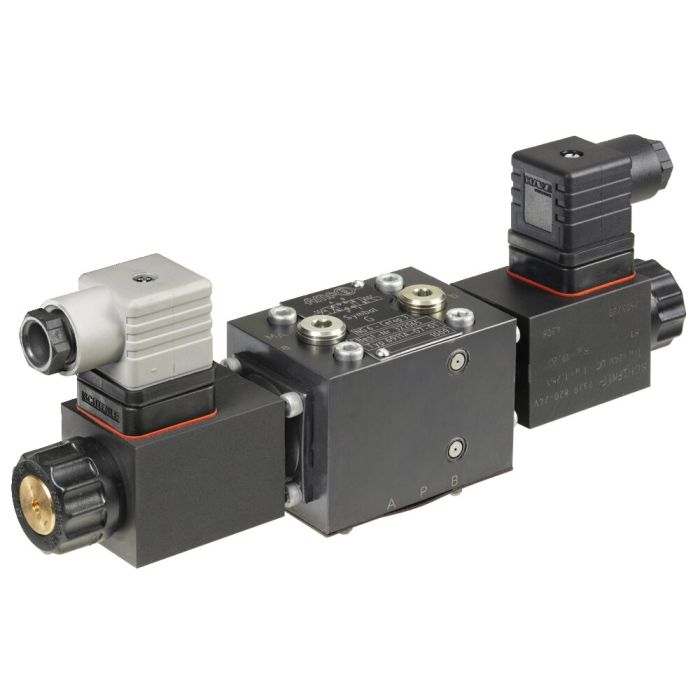

Válvula de distribuição 4/3

Concepção:
Válvulas de distribuição vedadas e isentas de vazamentos, e ligação conforme norma NG 6. A furação é normalizada ao nível nacional, europeu e internacional. As dimensões estão mencionadas nas normas DIN 24340-forma A, CETOP R 35 H e ISO 4401. As válvulas são acionadas eletro-magneticamente. A tomada de corrente do aparelho de acordo com a norma DIN / EN 175301-803 está incluída no fornecimento.

Aplicação:
As válvulas de distribuição de 3/3 e 4/3 vias servem para a determinação do sentido de fluxo de óleo. Preferencialmente, estas válvulas são utilizadas para o comando direto de circuitos de simples e dupla ação.

Características:
Nos ímãs eletricamente sem corrente, as válvulas adaptam a posição de bloqueio zero. Todas as ligações estão hermeticamente vedadas devido ao modelo de assentamento.
Se ambos os ímãs forem simultaneamente submetidos a corrente, forma-se uma quarta posição de comutação em que todas as ligações estão ligados à tubulação do depósito, estando assim sem pressão. Nesta posição de comutação pode ser ligeiramente acoplado nos tubos dos circuitos.
No canal P está adicionalmente encaixada uma válvula de retrocesso esférica. Esta válvula de retrocesso evita em caso de sobreposições de circuitos uma compensação involuntária da pressão. A vedação entre as válvulas e as áreas de contra-flange realiza-se através de anéis em O.

Observação:
Peça de reposição: Válvula de retenção de encaixe, nº de pedido 402156

Sob consulta:
Válvulas de distribuição com tensão de controle 230 V CA 50/60 Hz.
