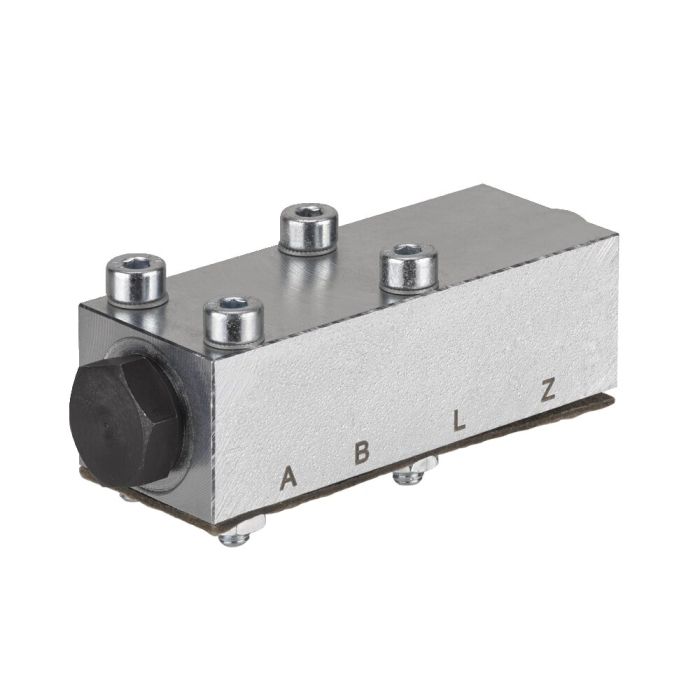

Válvula de retenção desbloqueável hidraulicamente
Concepção:
completo com parafusos de fixação M4 x 25 - 8.8. Válvula de assento de esfera impulsionada por mola para construção de placas, isento de fuga de óleo. Componente de aço. Os canais de ligação devem ser executados nas próprias placas de ligação. A vedação é feita por anéis em O. Denominação dos canais de ligação: A = Consumidor, B = Lado da bomba, Z = Activação, L = Fuga de óleo (descarga da câmara do êmbolo de válvula)
Aplicação:
Para o fluxo livre numa direcção e bloqueado noutra. A direcção bloqueada pode ser aberta por meio de uma ligação de controlo. A válvula é usada para manter a pressão isenta de fuga de óleo nos consumidores hidráulicos em conexão com válvulas corrediças de distribuição sujeitas a fuga de óleo ou condutas de agente sujeitas a fuga de óleo.
Observação:
Pressão máxima permitida nas conexões A, B = 700 bar, Z = 250 bar. A conexão L deve estar sem pressão para o tanque. A pressão mínima para manter aberto é calculada de acordo com a fórmula pst = a x Δp + b x pB + c ! Coeficientes para a válvula 6916-08-10 : a = 0,235 / b =0,03 / c = 4,8 ! Δp = resistência ao fluxo e pB = pressão na conexão B, ver diagramas.
| N.º de encomenda | 339374 |
|---|---|
| Tipo de produto | Válvula de retenção |
| Máx. de funcionamento [bar] | 700 |
| Conexão de óleo | O-Ring |
| Fluxo volumétrico [l/min] | 20 |
