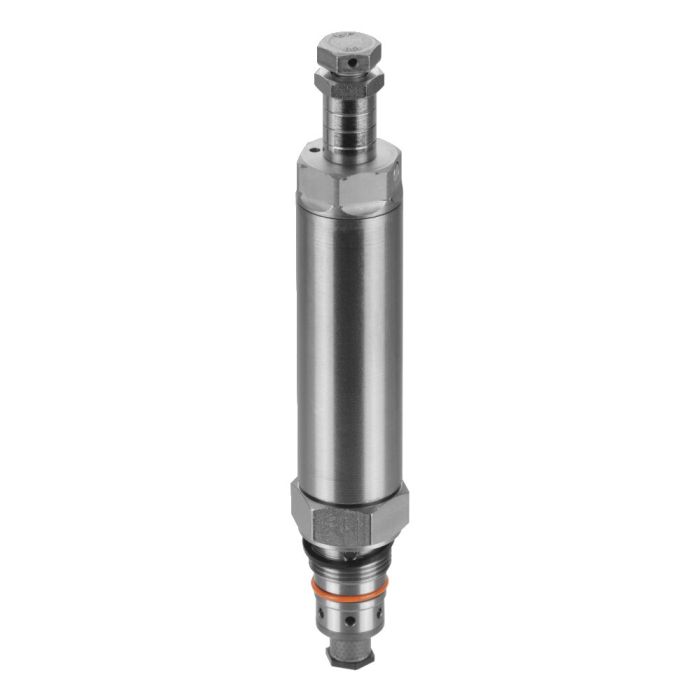

Válvula reguladora de pressão

Concepção:
Válvula de regulagem de pressão de 2 ou 3 vias sem vazamentos de óleo como válvula roscada em modelo de assentamento, de acionamento direto. Em caso de válvula de regulagem da pressão de 3 vias com compensação do regime de redução adicional (função de limitação de pressão integrada).
Rosca M24 x 1,5.

Aplicação:
A válvula de regulagem está aberta na sua posição inicial. Esta mantém a pressão de saída constante com a pressão de admissão alterando e aumentando. Assim que o circuito tiver alcançado a pressão ajustada, a válvula fecha e está vedada contra fugas de óleo. Caso a pressão entre a saída da válvula e o circuito aumente acima do valor de sobrecarga ajustado, a pressão muito elevada é reduzida através da terceira conexão (conexão T) na válvula direcional de 3 vias. A válvula pode ser utilizada antes de uma válvula direcional no canal P ou atrás de uma válvula direcional no canal A e/ou no canal B. A conexão adicional do depósito na válvula direcional de 3 vias deve estar sempre prevista.

Características:
Na válvula direcional de 3 vias o ajuste da pressão regulada e da pressão do regime de redução ocorre simultaneamente através de um parafuso de ajuste. A pressão do regime de redução encontra-se sempre cerca de 10 bar acima da pressão de regulação. Proteção contra força exercida do exterior e contra ruptura da válvula.

O fluxo na válvula ocorre através da função de regulação de P para A. A entrada P está em geral protegida através de um elemento de filtro com malha nominal de 100 µm contra sujeira. Em sentido inverso (de A para P) o fluxo corre livremente na válvula. Para o ajuste e leitura da pressão deve-se instalar um aparelho indicador de pressão na saída da válvula. A configuração de pressão ocorre através de um parafuso de ajuste. A configuração de pressão pode ser selada.

Observação:
Respeitar o manual de montagem.
