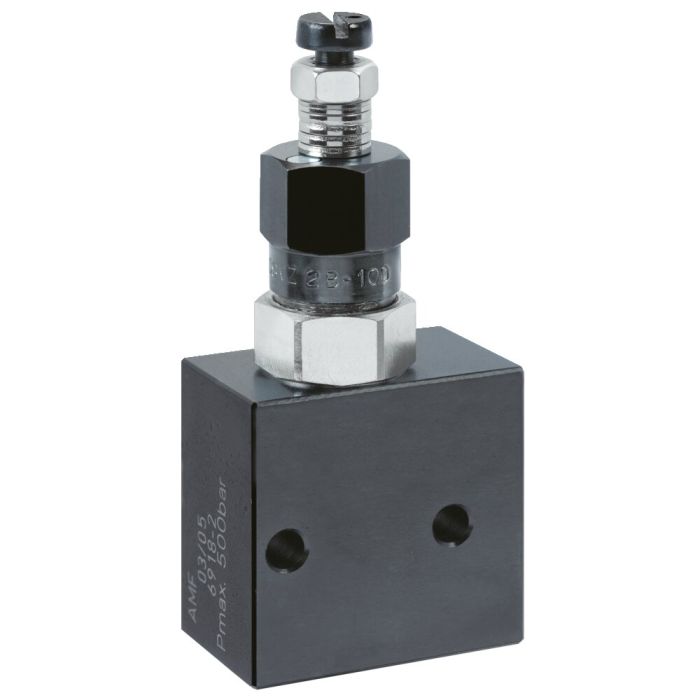

Válvula sequencial

Concepção:
Caixa em aço nitrurado a gás, porca de vedação galvanizada zincada. Peças de funcionamento endurecidas e esmeriladas. Na válvula sequencial 6918-3 e 6918-12 a adição de óleo é fornecida através de canais perfurados no dispositivo de aperto.
As seguintes válvulas são necessárias para a combinação de várias válvulas sequenciais:
6918-3 válvula de entrada
6918-4 válvula de série
6918-5 válvula final
Aqui a alimentação de óleo é feito através de uma conexão roscada.

Aplicação:
A válvula de sequência de pressão é colocada onde, após alcançar a pressão definida, deverá ser ligado um outro consumidor. Se um circuito com várias válvulas de sequência for configurado, será necessário assegurar que a pressão neste circuito seja sempre ajustada para o último estágio de pressão.
A pressão de ativação, neste tipo, se mantém sempre constante, independentemente da pressão no lado de saída (lado do consumidor).

Observação:
Na desmontagem da válvula de pressão soltar primeiro SW 24 e depois SW 22. A montagem é feita em seqüência inversa com os torques de aperto indicados. A diferença de pressão entre P e A torna-se maior quanto mais a mola de pressão for apertada com o parafuso de ranhura. Os parafusos de fixação não estão incluídos no material fornecido.
