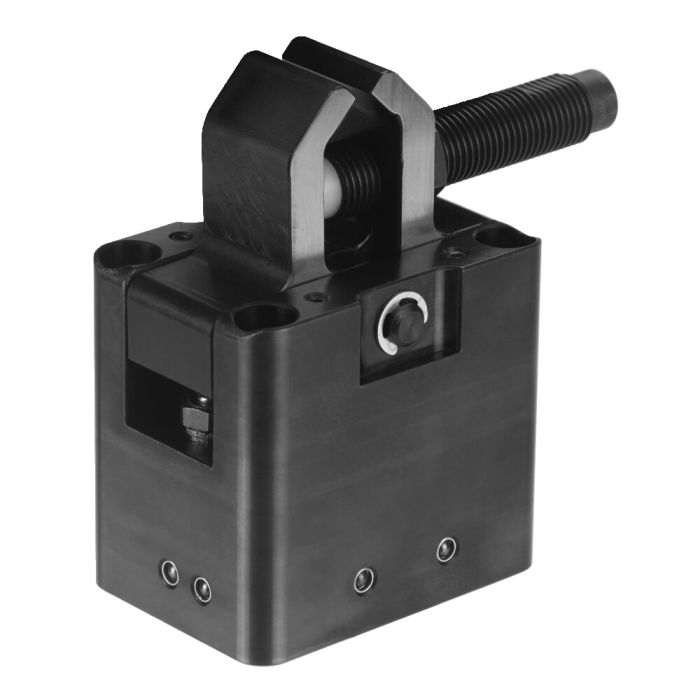

Klemmzange
Ausführung:
Gehäuse aus Stahl, brüniert. Klemmhebel aus Stahl, einsatzgehärtet. Antrieb der Klemmhebel erfolgt über zwei einfach wirkende Einschraubzylinder. Ölzufuhr über Ölkanal im Vorrichtungskörper. Lieferumfang mit Ölvorschubbremse und vier Befestigungsschrauben M6 x 70. In der Zuleitung ist jeweils ein Filtereinsatz mit O-Ring integriert.
Anwendung:
Die Klemmzange verhindert Vibrationen am Werkstück bei der Bearbeitung. Die Klemmzange ist nicht zum Positionieren geeignet, sondern zum Halten der Werkstücke.
Merkmal:
Die Klemmzange hält das Werkstück ohne dies zu verspannen. Mit dem Klemhebel-Rohling können die unterschiedlichsten Spannformen realisiert werden.
Hinweis:
Rückstellung der Klemmhebel durch die Ölvorschubbremse. Die Rückstellung kann auch über eine Feder erfolgen, diese ist nicht im Lieferumfang enthalten.
| Bestell-Nr. | 562215 |
|---|---|
| Max. Betriebsdruck [bar] | 250 |
| Max. Kolbenkraft [kN] | 1.25 |
| Max. Haltekraft [kN] | 0.78 |
| Betätigungsart | Einfachwirkend |
| Hub [mm] | 14 |
| Gewicht | 1423 g |
