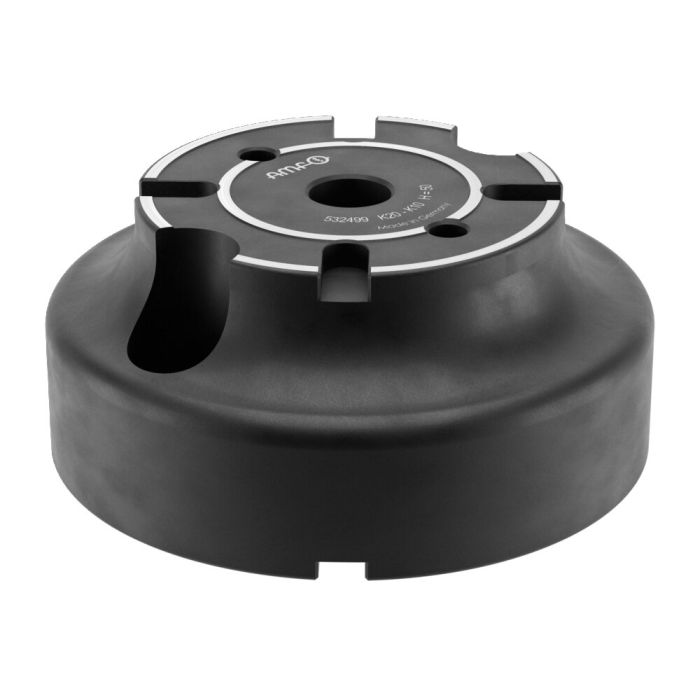

Adapter Reduzierung von KH20, KP20, KP10.3 auf B10 mit Indexierung

Anwendung:
Das Adapterelement wird verwendet um von den Modulen Größe KH20, KP20 und KP10.3 auf ein Zwischenelement Größe B10 zu reduzieren. Adaptiert werden können Zwischenelemente oder Aufbauelemente.
Dieses Spannsystem kann eingesetzt werden, um Werkstücke für eine 5-Seitenbearbeitung auf die notwendige Bearbeitungshöhe in der Maschine zu bringen oder um Werkstücke mit Absätzen und unterschiedlichen Spannhöhen sicher und schnell auf den Maschinentisch aufzuspannen.
Durch die Möglichkeit der 4-fach 90° Indexierung können Werkstücke bei großen Bearbeitungskräften gegen das radiale Verdrehen gesichert werden.

Hinweis:
Bestell-Nummern der Zentrierhülsen:
- Ø15: Best.-Nr. 535732
- Ø16: Best.-Nr. 78006
- Ø22: Best.-Nr. 78238
Nutensteine: Best.-Nr. 430264.
Die Befestigungschrauben sind im Lieferumfang enthalten.

Vorteil:
Einfaches, schnelles und flexibles Aufspannen von komplexen Werkstückkonturen auf dem Maschinentisch. Besonders geeignet um Werkstücke oder Spannvorrichtungen auf die notwendigen Bearbeitungshöhen in der Werkzeugmaschine zu nivellieren und diese sicher zu spannen.
