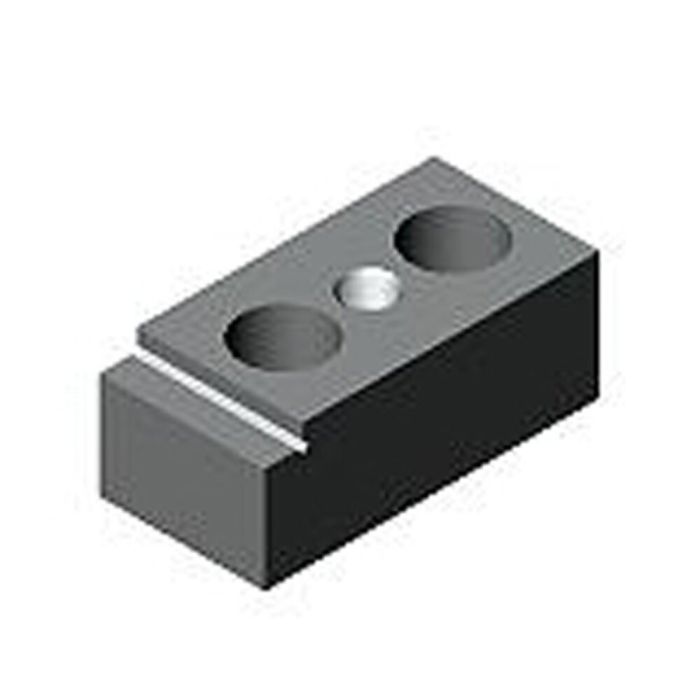

Auflage-Anschlagleiste, schmal

Anschlagmaß 90 mm, Auflagemaß 40 mm, ⌀ Bohrung 22 mm, Raster 50 mm, Länge 99 mm

Bestell-Nr.

88732

Bestell-Nr.	Artikel-Nr.	Anschlagmaß A ±0,01	Anschlagmaß I ±0,01	Auflagemaß H ±0,01	Auflagemaß H1 ±0,01	ØD F7	R ±0,01	Gewicht [g]
88724	6363-12-060	15	70	25	30	16	40	450
88732	6363-16-060	20	90	30	40	22	50	840

Bestell-Nr.	B	E	F	L	M	ØS	ØS1	L1	L2
88724	39	10	16	79	M12	13	20	19,5	24
88732	48	13	22	99	M16	17	26	24,0	29

Mehr Informationen
Bestell-Nr.	88732
Gewicht [g]	840
