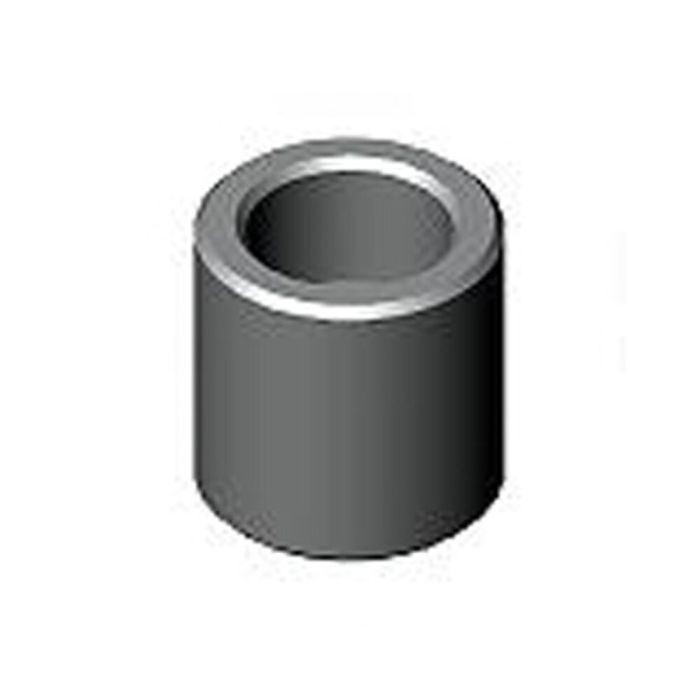

Auflage-Anschlagstück

Anschlagmaß 30 mm, Auflagemaß 50 mm, ⌀ Bohrung 16 mm

Bestell-Nr.

77982

Bestell-Nr.	Artikel-Nr.	ØD F7	Anschlagmaß ØD1 ±0,02	Auflagemaß H ±0,01	Gewicht [g]
77974	6363-12-003-2	16	30	30	115
77982	6363-12-003-3	16	30	50	195
78188	6363-16-003-2	22	40	40	270
78196	6363-16-003-3	22	40	60	425

Bestell-Nr.	E	F	ØS	ØS1
77974	10	16	13	20
77982	10	36	13	20
78188	13	22	17	26
78196	13	42	17	26

Mehr Informationen
Bestell-Nr.	77982
Gewicht [g]	195
