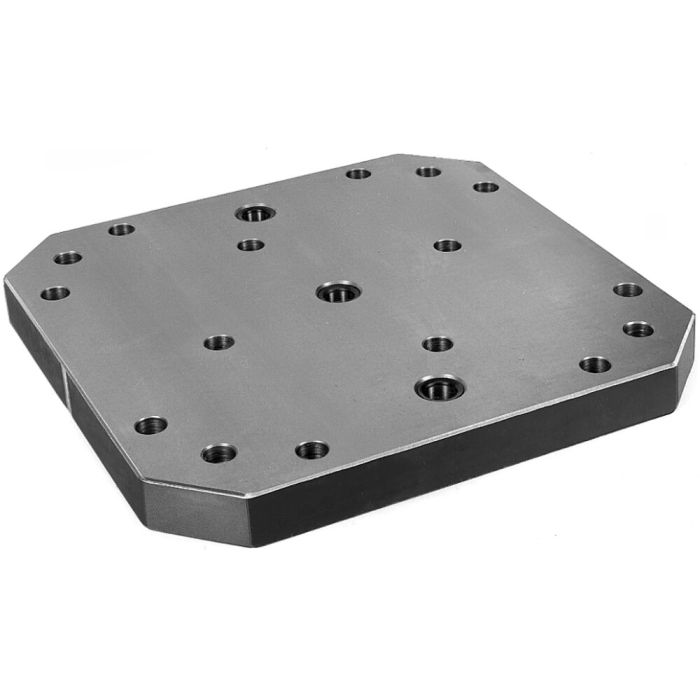

Aufspann-Palette

Größe 630x630 mm

Bestell-Nr.

86892

Produktvarianten

Bestell-Nr.	Größe AxB	H	Toleranz H	ØN	ØP	Richtbohrungen L1 ±0,013	Richtbohrungen L3 ±0,013	ØS	J	T1 ±0,2	T2 ±0,2	T3 ±0,2	T5 ±0,2	U1 ±0,2	U2 ±0,2	U3 ±0,2	U4 ±0,2
86850	400x400	38,2	±0,05	20F7	20F7	150	-	13	50	150	100	175	25	150	175	100	25
86868	400x500	38,2	±0,07	20F7	20F7	150	200	13	50	150	100	175	25	200	175	100	25
86892	630x630	47,2	±0,08	25F7	25F7	200	-	17	70	200	100	300	100	200	300	100	100

Details

Merkmal:
Parallelität: 0,01/100 mm Aufspannflächen: geschliffen Härte: ungehärtet Werkstoff: Einsatzstahl Richtbohrung und Mittenbohrung: mit gehärteten Buchsen nach DIN 179 Grundfläche: mit Lochbild gemäß Tabelle bzw. Zeichnung, passend für Maschinentisch nach DIN 55201 Kontur: autogen geschnitten/gesägt

Technische Spezifikation

Mehr Informationen
Bestell-Nr.	86892
Gewicht	140 Kg

CAD

Downloads

Wenn Sie einen Download vermissen, schreiben Sie uns bitte über unser Kontaktformular.

Bereich	Sprache	Dateiname	Dateityp	Größe

Für allgemeine Downloads, wie Kataloge und Broschüren, klicken Sie bitte hier.

Ähnliche Produkte

Aufspann-Palette Nr. 87148 Spanngewinde M12, Raster 40 mm, Größe 630x630 mm

Zur Merkliste hinzufügen Zur Vergleichsliste hinzufügen

Ihr Preis:

Bestell-Nr.	Artikel-Nr.	Gewicht [kg]
86850	6361B-400x400-1	45
86868	6361B-400x500-1	57
86892	6361B-630x630-1	140
