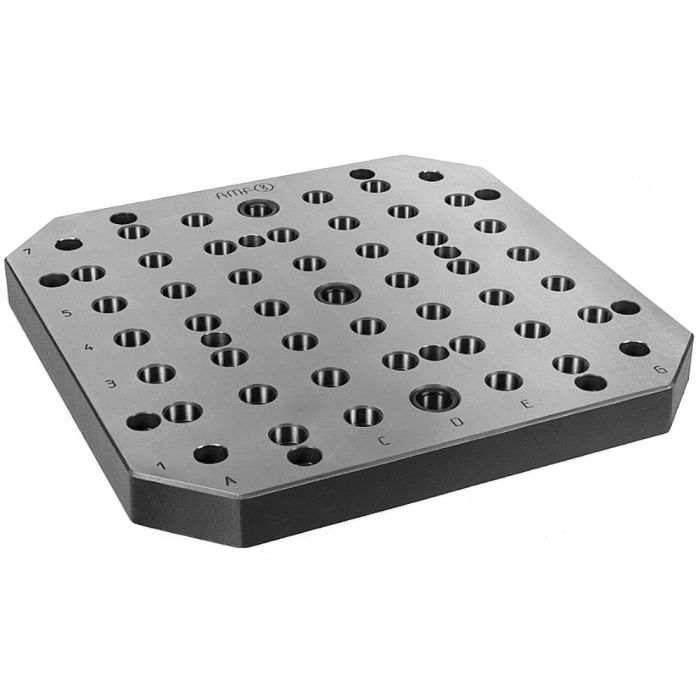

Aufspann-Palette
Spanngewinde M12, Raster 40 mm, Größe 800x1000 mm
- Kaufen Sie für und sparen Sie %
| Bestell-Nr. | Artikel-Nr. | Z1 x R | Z2 x R | Anzahl Positionierbohrungen | Gewicht
[kg] | Verfügbarkeit | Ihr Preis |
| 86942 | 6361D-320x320-1 | 240 | 240 | 48 | 27 | | |
| 86967 | 6361D-320x400-1 | 240 | 320 | 61 | 34 | | |
| 86983 | 6361D-400x400-1 | 320 | 320 | 75 | 42 | | |
| 87023 | 6361D-400x500-1 | 320 | 400 | 92 | 53 | | |
| 87064 | 6361D-500x500-1 | 400 | 400 | 115 | 69 | | |
| 87106 | 6361D-500x630-1 | 400 | 560 | 158 | 84 | | |
| 87148 | 6361D-630x630-1 | 560 | 560 | 214 | 131 | | |
| 87189 | 6361D-630x800-1 | 560 | 720 | 272 | 165 | | |
| 87221 | 6361D-800x800-1 | 720 | 720 | 345 | 254 | | |
| 87262 | 6361D-800x1000-1 | 720 | 880 | 428 | 320 | | |
| | | | | | | |
| Bestell-Nr. | Größe AxB | H | Toleranz H | ØN | ØP | Richtbohrungen L1 ±0,013 | Richtbohrungen L3 ±0,013 | ØS | J | T1 ±0,2 | T2 ±0,2 | T3 ±0,2 | T5 ±0,2 | U1 ±0,2 | U2 ±0,2 | U3 ±0,2 | U4 ±0,2 |
| 86942 | 320x320 | 38 | ± 0,02 | 20F7 | 20F7 | 100 | - | 13 | 40 | 100 | - | - | 25 | 100 | - | - | 25 |
| 86967 | 320x400 | 38 | ± 0,02 | 20F7 | 20F7 | 100 | 150 | 13 | 40 | 100 | 100 | - | 25 | 100 | 175 | - | 25 |
| 86983 | 400x400 | 38 | ± 0,02 | 20F7 | 20F7 | 150 | - | 13 | 50 | 150 | 100 | 175 | 25 | 150 | 175 | 100 | 25 |
| 87023 | 400x500 | 38 | ± 0,02 | 20F7 | 20F7 | 150 | 200 | 13 | 50 | 150 | 100 | 175 | 25 | 200 | 175 | 100 | 25 |
| 87064 | 500x500 | 38 | ± 0,02 | 20F7 | 20F7 | 200 | - | 13 | 60 | 200 | 100 | 225 | 25 | 200 | 225 | 100 | 25 |
| 87106 | 500x630 | 38 | ± 0,02 | 20F7 | 20F7 | 200 | 200 | 13 | 60 | 200 | 100 | 225 | 25 | 200 | 225 | 100 | 25 |
| 87148 | 630x630 | 47 | ± 0,03 | 25F7 | 25F7 | 200 | - | 17 | 70 | 200 | 100 | 300 | 100 | 200 | 300 | 100 | 100 |
| 87189 | 630x800 | 47 | ± 0,03 | 25F7 | 25F7 | 200 | 300 | 17 | 70 | 200 | 100 | 300 | 100 | 200 | 300 | 100 | 100 |
| 87221 | 800x800 | 57 | ± 0,035 | 25F7 | 25F7 | 300 | - | 17 | 100 | 300 | 100 | 300 | 100 | 300 | 300 | 100 | 100 |
| 87262 | 800x1000 | 57 | ± 0,035 | 25F7 | 25F7 | 300 | 400 | 17 | 100 | 300 | 100 | 300 | 100 | 300 | 300 | 100 | 100 |
| | | | | | | | | | | | | | | | | |
Merkmal:
Spanngewinde (M): M12 Rasterabstand (R): 40 mm ± 0,01 mm Rasterbohrung (D): Ø 16F7 Rasterbohrung (E): 12 Parallelität: 0,01/200 mm (in befestigtem Zustand) Aufspannflächen: nach Nitrierung geschliffen Härte: 700-100 HV1 plasmanitriert Werkstoff: Einsatzstahl Richtbohrung und Mittenbohrung: mit gehärteten Buchsen nach DIN 179 Kontur: autogen geschnitten/gesägt
Mehr Informationen | Bestell-Nr. | 87262 |
|---|
| Gewicht | 320 Kg |
|---|
