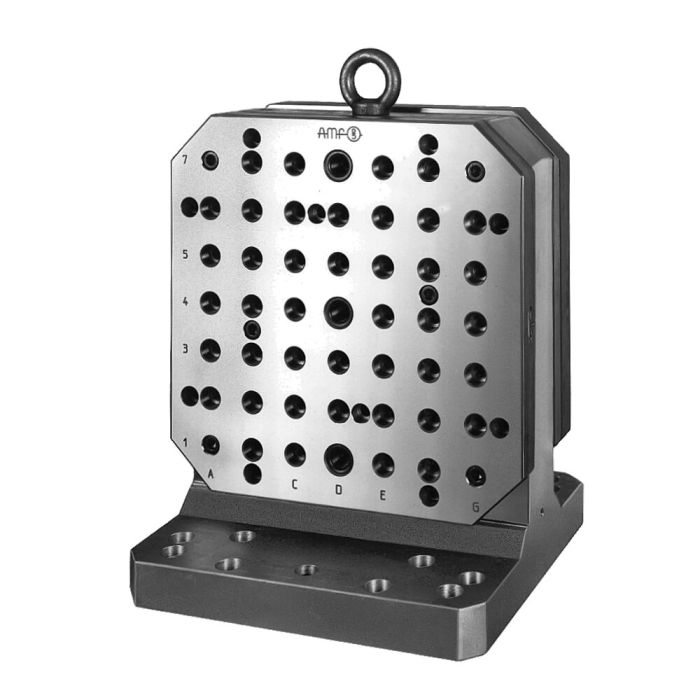

Aufspann-Winkel

Merkmal:
Spanngewinde (M): M12 Rasterabstand (R): 40 mm ± 0,01 mm Rasterbohrung (D): Ø 16F7 Rasterbohrung (E): 12 mm Rechtwinkligkeit: 0,01/100 mm Aufspannflächen: nach Nitrierung geschliffen Härte (Aufspann-Palette): 700-100 HV1 plasmanitriert Werkstoff: Grundkörper: Alu-Guss Palette: Einsatzstahl Richtbohrung und Mittenbohrung: mit gehärteten Buchsen nach DIN 179 bei Aufspann- und Grundfläche Grundfläche: mit Lochbild gemäß Tabelle bzw. Zeichnung, passend für Maschinentisch nach DIN 55201 Kontur (Aufspann-Paletten): autogen geschnitten/gesägt Montierte Aufspann-Palette: gemäß Tabelle

Hinweis:
Beim Aufspann-Winkel Nr. 6362D-** setzt sich die Rechtwinkeligkeits-Toleranz aus der Toleranz des Aufspann-Winkels Nr. 6362B (Grundkörper) und der Parallelitäts-Toleranz der Palette zusammen.
