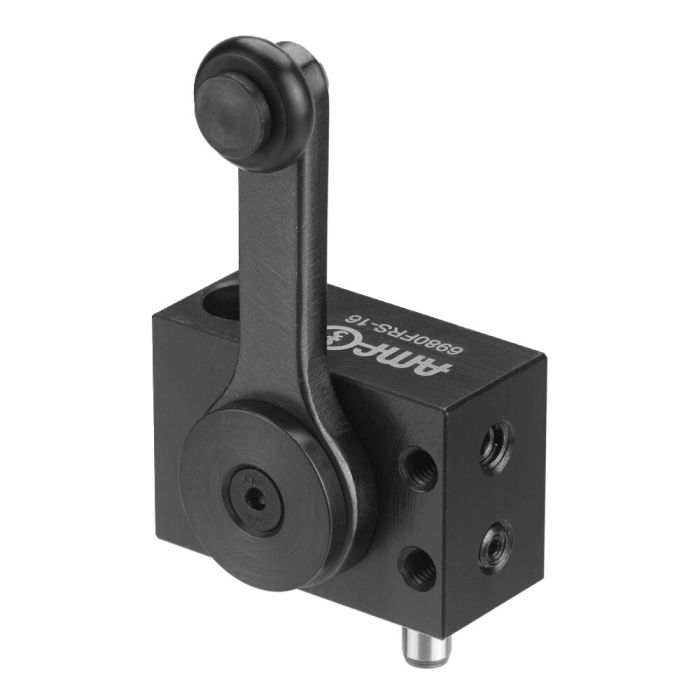

Ausfallsicherung mit Rolle
Ausführung:
Gehäuse und Hebel aus Stahl, brüniert. Rolle aus Stahl gehärtet oder Kunststoff.
Anwendung:
Werkstücke werden vor dem Spannvorgang in Position gehalten und am Herausfallen gehindert.
Merkmal:
Durch Kombinieren der verschiedenen Anbauvarianten und Auslenkrichtungen sind unzählige Varianten möglich. Durch Verwendung der Rolle werden Beschädigungen der Werkstückoberfläche vermieden.
Hinweis:
Die Auslenkung ist durch den Positionstausch der Anschlagschraube mit dem Druckstück im Gehäuse wechselbar. Mit der Klemmschraube wird die Position gesichert. Der Hebel ist in der Grundstellung um jeweils 90° umsteckbar.
Ersatzteil:
Rolle aus Stahl 6958FRS-16-06: Bestell-Nr. 562538
Rolle aus Kunststoff 6980FRK-16-06: Bestell-Nr. 562539
| Bestell-Nr. | 562209 |
|---|---|
| Produkttyp | Ausfallsicherung |
| Gewicht<br>[g] | 252 |
