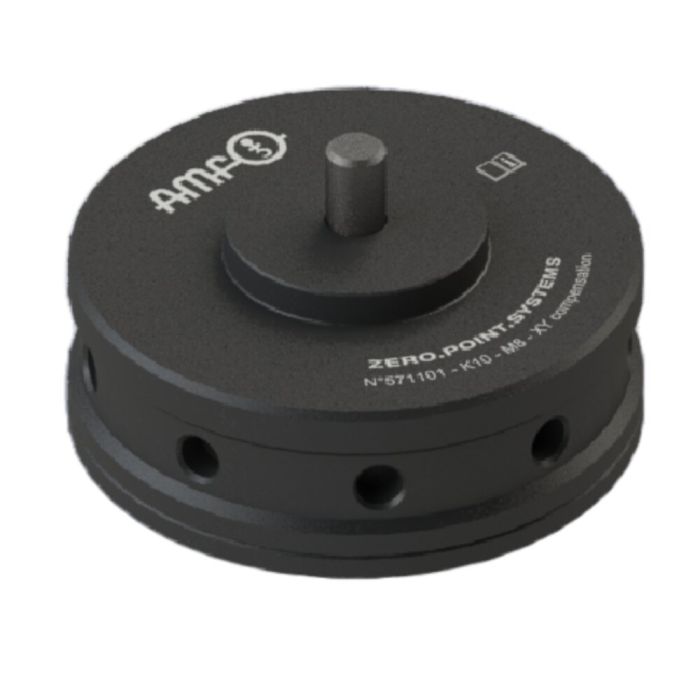

Ausgleichselement, xy compensation
Zum Ausgleich von Ungenauigkeiten des Werkstücks zum Nullpunktspannsystem in der XY-Ebene, Größe 10
Bestell-Nr.
571101
Anwendung:
Ausgleichselement zum Ausgleich von Ungenauigkeiten des Werkstücks zum Nullpunktspannsystem in der XY-Ebene. Der XY-Ausgleich wird durch das Spannen des Spannmoduls verzugsfrei arretiert. Das Ausgleichselement wird mit einem Untermaß-Spannbolzen (Fangschraube Größe 10: M8, Fangschraube Größe 20: M12) montiert und mit einem Hakenschlüssel angezogen.
Hinweis:
Für die Montage des Spannbolzens an das Ausgleichselement ist das Montageset 6370ZMWA separat erhältlich.
- Größe 10: Bestell-Nr. 571125
- Größe 20: Bestell-Nr. 571126
* Bitte beachten Sie die Montageanleitung.
| Bestell-Nr. | 571101 |
|---|---|
| Produkttyp | Ausgleichselement |
| Betriebsart | Mechanisch, Hydraulisch, Pneumatisch |
| Größe Spannmodule | 10 |
