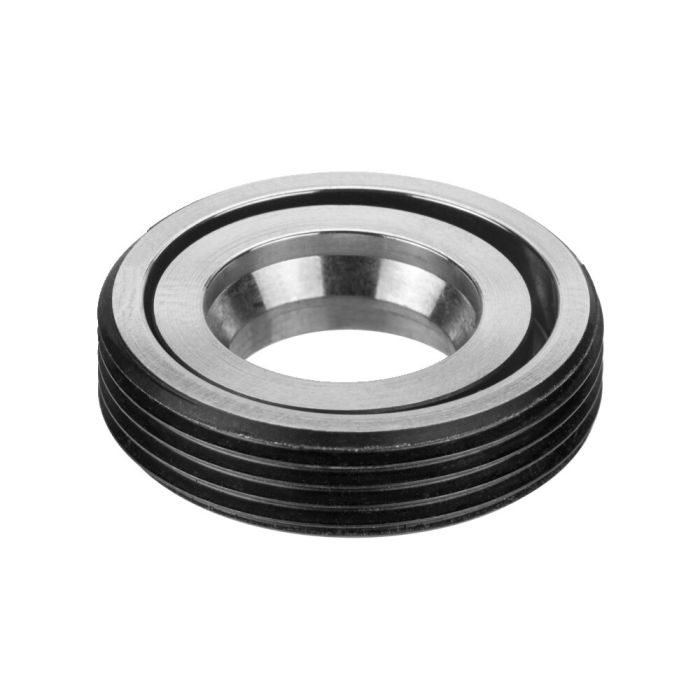

Ausgleichsspannhülse
Anwendung:
Die Ausgleichsspannhülse ist radial beweglich gelagert und kommt zum Einsatz, wenn große Abstandstoleranzen zwischen den Spannhülsen ausgeglichen werden müssen. Die Ausgleichsspannhülse besitzt ein Außengewinde und kann beispielsweise in Vorrichtungen oder Werkstücke direkt eingeschraubt werden.
Best.-Nr. 559093: Passend für alle Module der Größe 250 und 251
Best.-Nr. 559371: Passend für alle Module der Größe 260
Best.-Nr. 569373: Passend für alle Module der Größe 270
Hinweis:
Die Spannhülse hat ausschließlich eine Haltefunktion und nimmt keine seitliche Belastung auf. Passende Montagewerkzeuge sind unter der Artikelnummer 6214ZMW zu finden.
Auf Anfrage:
- Einbauzeichnungen
| Bestell-Nr. | 569373 |
|---|---|
| Produkttyp | Spannhülse |
| Betriebsart | Pneumatisch |
| Größe Spannmodule | 270 |
| Gewicht | 100 g |
