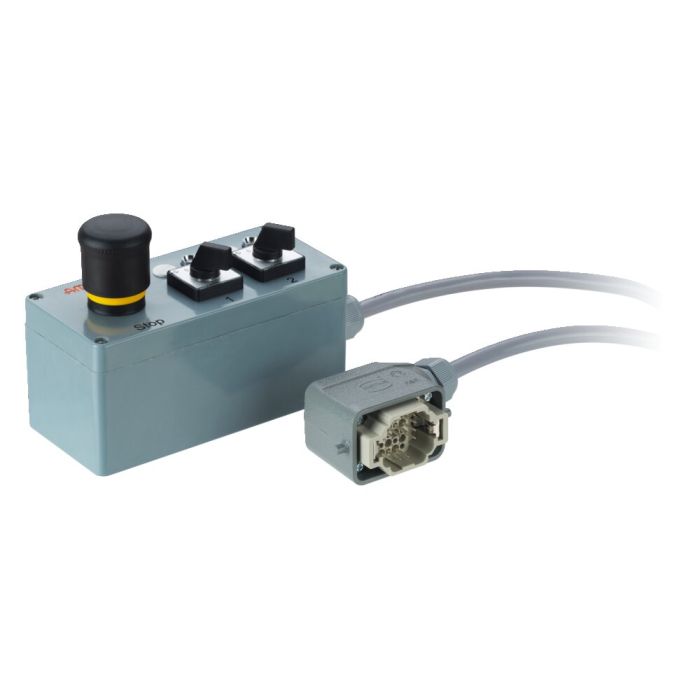

Bedienpult

Ausführung:
Kompaktes Polyestergehäuse mit Bedienelementen und Kabel sowie Kupplungsstecker. Schutzart IP65.

Anwendung:
Das Bedienpult hat pro Spannkreis einen Wahlschalter, sowie
einen schwarzen STOP-Pilzdruckschalter zum Stillsetzen von Pumpe und Ventilen. Beim Spannen und Lösen wird das entsprechende Ventil geschaltet. In der Schalterposition 0 fällt das Ventil federbeaufschlagt in die Nullstellung zurück. In die externe Maschinenfreigabe sollte das Signal „betriebsbereit“ und je ein Druckschalter an der zu überwachenden Spannstelle eingebunden werden.

Hinweis:
Monostabil: Für die Bedienpulte für Aggregate mit monostabilen Ventilen besitzt der Drehschalter die
Stellungen „0 - Öffnen“.
Bistabil: Für die Bedienpulte für Aggregate mit bistabilen Ventilen bestitzt der Drehschalter die
Stellungen „Kuppeln-Spannen-0-Lösen-Kuppeln“. In Kuppel-Stellung werden beide Magnete gleichzeitig
geschaltet. Dabei wird die Pumpe ausgeschaltet. Außerdem gehen die Meldeleuchte „Betrieb“
am Aggregat aus und die Bereitschaft für die externe Maschinenfreigabe wird ausgeschaltet.
