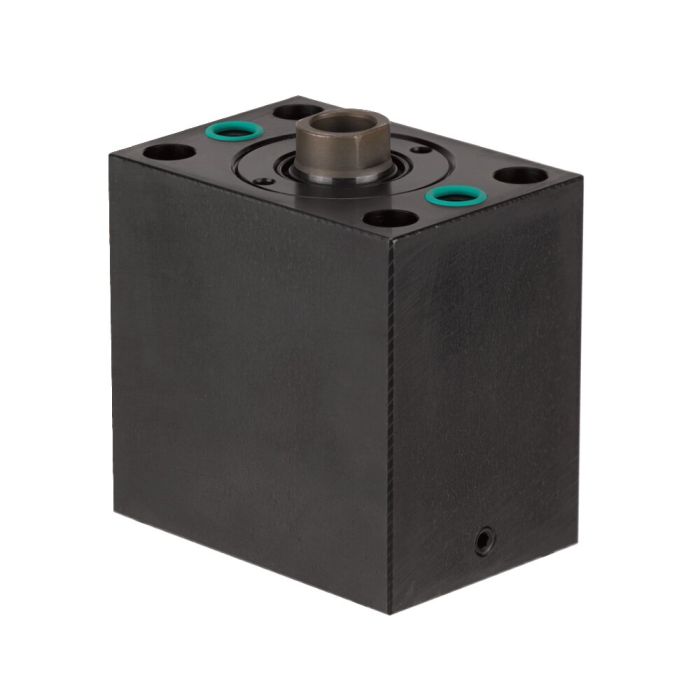

Blockzylinder mit O-Ring-Anschluss stangenseitig

Max. Betriebsdruck 500 bar, max. Spannkraft 98 kN, max. Hub 100 mm, doppelt wirkend

Bestell-Nr.

328237

Bestell-Nr.	Artikel-Nr.	Druckkraft bei 100 bar [kN]	Druckkraft bei 500 bar [kN]	Zugkraft bei 100 bar [kN]	Zugkraft bei 500 bar [kN]	Hub H [mm]	Vol. Druck [cm³]	Vol. Zug [cm³]	Kolben-Ø [mm]	Gewicht [g]
299339	6926D-32-30	8,0	40,0	4,9	24,5	25	20,0	12,2	32	1990
299487	6926D-20-30	5,0	25,0	2,9	14,5	20	9,8	5,8	25	1220
328153	6926D-8-35	2,0	10,0	1,2	6,0	100	20,0	12,0	16	2200
328179	6926D-12-35	3,1	15,5	1,6	8,0	100	31,0	20,0	20	2300
328195	6926D-20-35	5,0	25,0	2,9	14,5	100	50,0	29,0	25	3100
328211	6926D-50-35	12,5	62,5	7,6	38,0	100	125,0	76,0	40	5800
328237	6926D-78-35	19,6	98,0	11,6	58,0	100	196,0	116,0	50	8500
328252	6926D-125-30	31,1	155,5	18,6	93,0	30	93,5	55,8	63	7900
328278	6926D-125-31	31,1	155,5	18,6	93,0	63	196,0	117,0	63	9280
328294	6926D-125-35	31,1	155,5	18,6	93,0	100	311,0	186,0	63	14500
328393	6926D-12-31	3,1	15,5	1,6	8,0	50	15,5	10,0	20	1380
328419	6926D-50-31	12,5	62,5	7,6	38,0	50	62,5	38,0	40	3590
334847	6926D-78-31	19,6	98,0	11,6	58,0	50	98,0	58,0	50	5520
347575	6926D-20-31	5,0	25,0	2,9	14,5	50	25,0	14,5	25	1800
349696	6926D-8-30	2,0	10,0	1,2	6,0	16	3,2	1,9	16	820
452821	6926D-32-31	8,0	40,0	4,9	24,5	50	40,0	24,5	32	2630
454975	6926D-32-35	8,0	40,0	4,9	24,5	100	80,0	49,0	32	4500
456160	6926D-50-30	12,5	62,5	7,6	38,0	25	31,4	19,1	40	2760
461434	6926D-12-30	3,1	15,5	1,6	8,0	16	5,0	3,2	20	880
477554	6926D-8-31	2,0	10,0	1,2	6,0	50	10,0	6,0	16	1330
489567	6926D-78-30	19,6	98,0	11,6	58,0	25	49,0	29,0	50	4380

Bestell-Nr.	A	B	C	ØE	L	N x Tiefe	ØP	Q	ØR x T	S	U	ØW	OR-1 O-Ring Best.-Nr.
299339	75	75	55	20	10	M12x15	5,0	55	9,8x1,1	17	35	10,5	537969
299487	65	64	45	16	7	M10x15	4,0	50	9,8x1,1	13	30	8,5	537969
328153	60	144	35	10	6	M6x12	3,5	40	9,8x1,1	8	22	6,5	537969
328179	60	148	35	14	7	M8x15	3,5	40	9,8x1,1	10	22	6,5	537969
328195	65	144	45	16	7	M10x15	4,0	50	9,8x1,1	13	30	8,5	537969
328211	85	154	63	25	10	M16x25	6,0	63	9,8x1,1	22	40	10,5	537969
328237	100	165	75	32	10	M20x30	6,0	76	10,8x1,1	27	45	13,0	161554
328252	125	102	95	40	14	M27x40	8,0	95	13,8x1,5	36	65	17,0	492264
328278	125	135	95	40	14	M27x40	8,0	95	13,8x1,5	36	65	17,0	492264
328294	125	172	95	40	14	M27x40	8,0	95	13,8x1,5	36	65	17,0	492264
328393	60	95	35	14	7	M8x15	3,5	40	9,8x1,1	10	22	6,5	537969
328419	85	104	63	25	10	M16x25	6,0	63	9,8x1,1	22	40	10,5	537969
334847	100	115	75	32	10	M20x30	6,0	76	10,8x1,1	27	45	13,0	161554
347575	65	94	45	16	7	M10x15	4,0	50	9,8x1,1	13	30	8,5	537969
349696	60	56	35	10	6	M6x12	3,5	40	9,8x1,1	8	22	6,5	537969
452821	75	100	55	20	10	M12x15	5,0	55	9,8x1,1	17	35	10,5	537969
454975	75	150	55	20	10	M12x15	5,0	55	9,8x1,1	17	35	10,5	537969
456160	85	79	63	25	10	M16x25	6,0	63	9,8x1,1	22	40	10,5	537969
461434	60	61	35	14	7	M8x15	3,5	40	9,8x1,1	10	22	6,5	537969
477554	60	91	35	10	6	M6x12	3,5	40	9,8x1,1	8	22	6,5	537969
489567	100	90	75	32	10	M20x30	6,0	76	10,8x1,1	27	45	13,0	161554

Details

Ausführung:
Zylindermantel aus Stahl, brüniert.
Kolben und Kolbenstange einsatzgehärtet und geschliffen. Tandem-Abdichtung sowie Abstreifer an der Kolbenstange. Kolbenstange mit Innengewinde. Ölzufuhr über Ölkanal im Vorrichtungskörper.

Merkmal:
Universeller Anbau an Vorrichtungen durch Befestigungsbohrungen.
Jede Zylindergröße ist mit drei verschiedenen Hüben verfügbar.

Hinweis:
Maximale Verfahrgeschwindigkeit 0,5 m/s.
Zur Befestigung müssen Schrauben der Festigkeitsklassen 12.9 verwendet werden.
Nicht tolerierte Maße nach DIN ISO 2768 mittel.

Auf Anfrage:
Weitere Größen sind auf Anfrage lieferbar.

Technische Spezifikation
