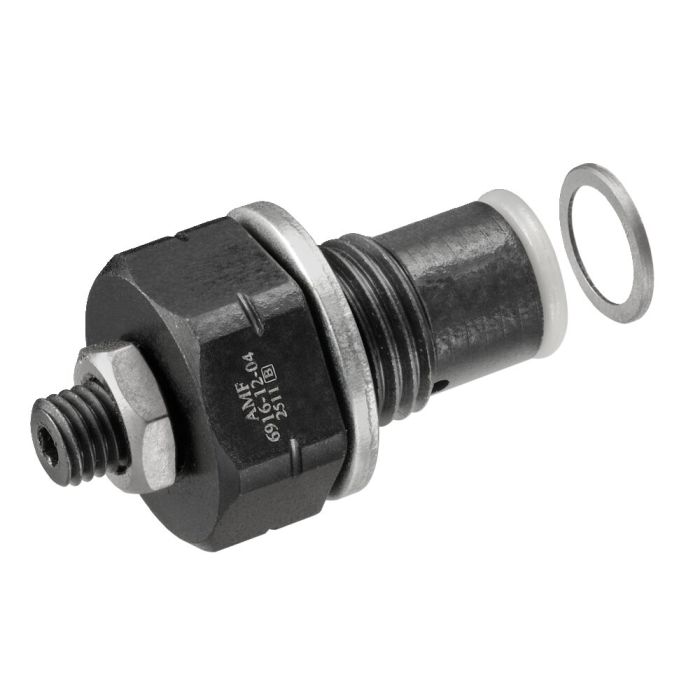

Drosselrückschlagventil
Ausführung:
Gehäuse aus Stahl, gehärtet und brüniert. Kompakte Baugröße.
Anwendung:
Für einfach und doppelt wirkende Verbraucher. Durch die Regulierung des Durchflusses ist die Verfahrgeschwindigkeit einstellbar.
Hinweis:
Das Einschraub-Drosselrückschlagventil wird in die vorgegebene Einbaubohrung eingeschraubt.
Mit einem vorgeschalteten Druckbegrenzungsventil in der Hydrauliksteuerung wird das Abfließen des Überschussvolumens gewährleistet.
Die Drosselrückschlagventile sollten vorzugsweise für Vorlaufregelungen eingesetzt werden.
Bei Rücklaufregelungen besteht die Gefahr von Druckübersetzungen. Das Drosselrückschlagventil kann bei Schwenkspanner Kopfflansch- und Fußflansch Bauform 6951KP, 6951FP, 6941KP, bei Hebelspanner 6942KK und bei Abstützelement Flansch-Bauform 6964H und 6964HS direkt in den Gewindeanschluss eingeschraubt werden.
| Bestell-Nr. | 326579 |
|---|---|
| Produkttyp | Drosselrückschlagventil |
| Max. Betriebsdruck [bar] | 350 |
| Ölanschluss | Einschraubgewinde |
| Volumenstrom [l/min] | 5.7 |
| Gewicht | 47 g |
