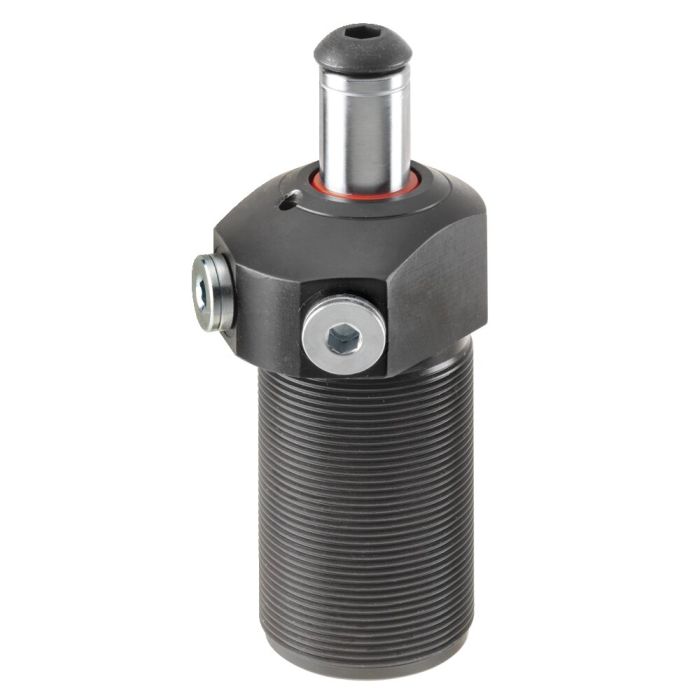

Druck-Zugzylinder, Gewindeflansch-Bauform, mit geführter Kolbenstange

Max. Kolbenkraft 13,5 kN, max. Hub 31 mm, doppelt wirkend

Bestell-Nr.

66795

Produktvarianten

Bestell-Nr.	Artikel-Nr.	Kolbenkraft Druck bei 350 bar [kN]	Kolbenkraft Zug bei 350 bar [kN]	Hub [mm]	Vol. Druck [cm³]	Vol. Zug [cm³]	Q max. [l/min]	Gewicht [g]
66613	6951GZ-02-20	5,6	2,2	14,5	2,3	0,92	0,165	300
66696	6951GZ-05-20	13,5	6,6	20,0	7,8	3,82	0,400	744
66795	6951GZ-05-200	13,5	6,6	31,0	11,9	5,90	0,400	850
66928	6951GZ-11-200	27,7	13,9	51,0	40,0	20,50	1,640	1941

Bestell-Nr.	A	C	D	F	G	ØH	J x Tiefe	P	S	ØT	V	W	Z°	ØAD	AC
66613	M28x1,5	102	44	25,5	13	11,13	M6 x 7	32,0	20,5	38	14	2	25°	3,2	G1/8
66696	M38x1,5	134	60	31	13	15,88	M10 x 12	38	26	47,5	19,5	2,41	35°	4,8	G1/8
66795	M38x1,5	167	82,5	31	13	15,88	M10 x 12	38	26	47,5	19,5	2,41	35°	4,8	G1/8
66928	M48x1,5	235,5	121,5	32	13	22,23	M12 x 13	47,5	31,5	60	25,5	2,22	30°	4,8	G1/4

Details

Ausführung:
Zylindermantel aus Stahl, gehärtet und brüniert. Kolbenstange einsatzgehärtet und verchromt. Kolbenstange mit Innengewinde und Spannarmpositionierung. Abstreifer an der Kolbenstange. Ölzufuhr über Gewindeanschluss.

Anwendung:
Universelles Druck-Zug-Spannelement für vielseitigen Einsatz.

Merkmal:
Jede Zylindergröße einfach wirkend und doppelt wirkend lieferbar. Im Innengewinde der Kolbenstange können verschiedene Druckstücke befestigt werden. Spanneisen können wie bei den Schwenkspannern befestigt werden.

Hinweis:
Der Kolbenhub ist geführt, deshalb Volumenstrom Q max. beachten. Bei der Montage von Zubehör am Kolben darf keine Krafteinwirkung auf den Kolben entstehen. Beim Einsatz von einfach wirkenden Zylindern besteht die Gefahr, dass Flüssigkeit angesaugt wird. Hierbei muss über eine Anschlussleitung die Belüftung in einen sauberen geschützten Bereich verlegt werden. Bei Inbetriebnahme auf einwandfreie Entlüftung achten.
Zur Befestigung können auch Nutmuttern DIN 70852 verwendet werden.
