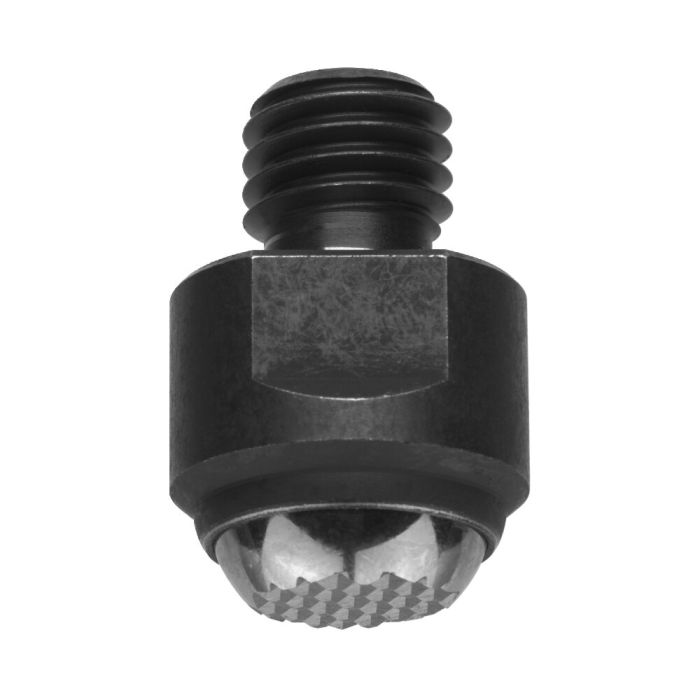

Druckschraube mit Kugel, geriffelt

Gewinde M10, Länge 10 mm

Bestell-Nr.

568021

Bestell-Nr.	Größe	G	H	ØI	ØK	L	SW	Max. Belastung statisch [kN]	Max. Anziehdrehmoment [Nm]	Gewicht [g]
568021	M10	M10	18	20	10,5	10	17	25	46	40
73767	M12	M12	18	20	10,5	12	17	25	82	43
73775	M16	M16	27	30	20,0	16	27	90	206	150
73783	M20	M20	35	50	34,5	20	41	165	407	486
75432	M8	M8	13	13	7,2	8	11	10	25	13
