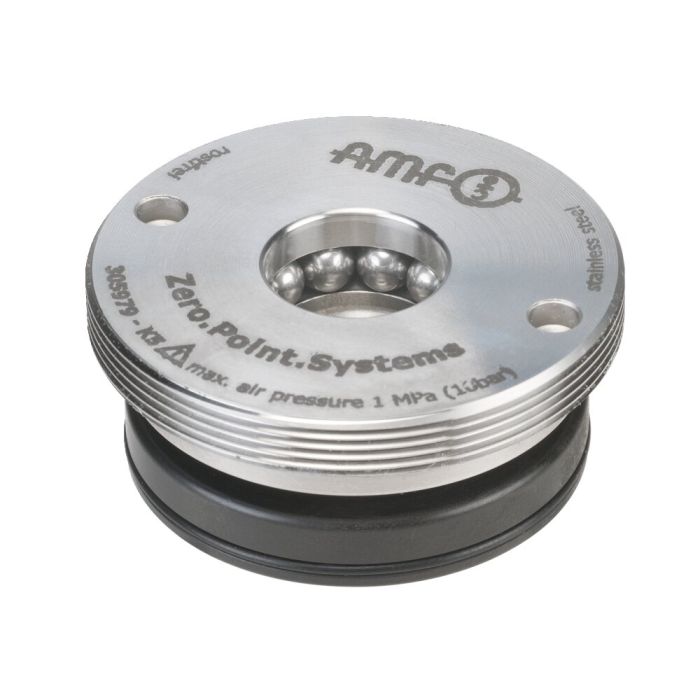

Einbau-Spannmodul, Einschraubversion

Anwendung:
Nullpunktspannsystem zum rüstzeitoptimierten Spannen bei der spanenden und spanlosen Bearbeitung. Bei geringem Platzbedarf und niedriger Bauhöhe.

Hinweis:
Das Einbau-Spannmodul hat hohe Halte-, Einzugs- und Verschlusskräfte. Dieses wird pneumatisch geöffnet (1) und durch Federkraft mechanisch verriegelt. Zum Erreichen der angegebenen Einzugs- und Verschlusskräfte muss dieses kurzzeitig pneumatisch nachgespannt (Turbo) (2) werden. Anschließende Abkopplung der Druckleitungen ist jederzeit möglich (Modul ist drucklos gespannt). Als Auflagefläche dient die Einbau-Gehäuseoberfläche. Es wird der Einsatz des pneumatischen Druckbooster 6370ZVL empfohlen. Das Spannmodul mit Ausblasung hat drei Anschlüsse: 1x pneum. Öffnen (1), 1x pneum. Nachspannen (Turbo) (2), 1x pneum. Ausblasung und Auflagekontrolle (3). (Die pneumatische Ausblasung und Auflagekontrolle kann optional angeschlossen werden.)
Passendes Montagewerkzeug ist unter der AMF-Bestell-Nr. 564855 erhältlich.

* Bitte beachten Sie die Montageanleitung.

Auf Anfrage:
- Einbauzeichnungen
