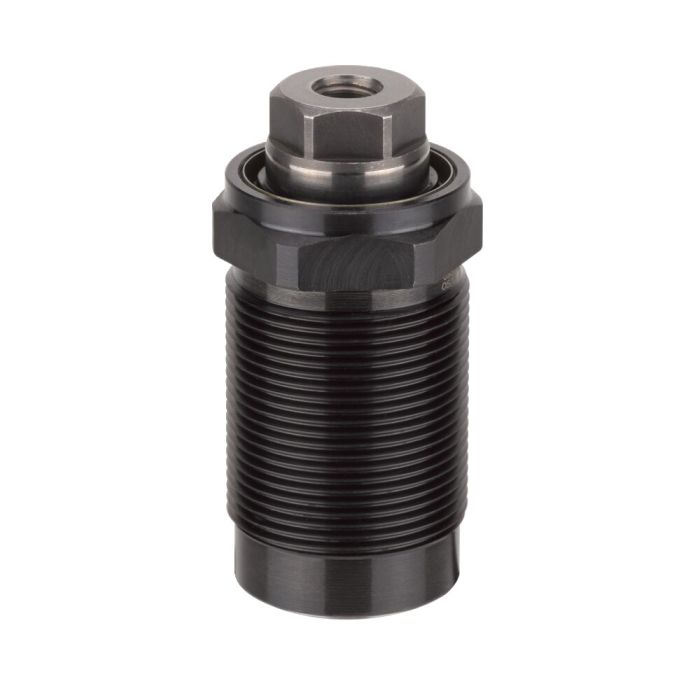

Einschraubzylinder unten dichtend, Kolbenstange mit Innengewinde
Ausführung:
Zylindermantel aus Stahl, brüniert. Kolben und Kolbenstange einsatzgehärtet und geschliffen. Abstreifer an der Kolbenstange, einschließlich Kunsstoffdichtung zur grundseitigen Abdichtung des Zylinders. Ölzufuhr über Ölkanal im Vorrichtungskörper.
Anwendung:
Diese Einschraubzylinder können in Spannvorrichtungen aller Art verwendet werden. Ideal für Druckleisten zum Toleranzausgleich in Mehrfachvorrichtungen sowie zum Positionieren, Spannen oder Auswerfen und Klemmen von Werkstücken.
Merkmal:
Kleine Abmessungen, nur geringer Abstand bei Reihenanordnung. Die Zylinder können in den Vorrichtungskörper bis zum Sechskant eingeschraubt werden.
Hinweis:
Die Einschraubzylinder sind im eingefahrenen Zustand nicht belastbar. Die Zylinder müssen vor direkter Einwirkung von aggressiven Schneid- und Kühlflüssigkeiten geschützt werden. Bei der Aufnahmebohrung muss die Dichtfläche zum Gewinde rechtwinklig und plan sein.
| Bestell-Nr. | 60145 |
|---|---|
| Max. Spannkraft [kN] | 15.5 |
| Max. Betriebsdruck [bar] | 500 |
| Betätigungsart | Einfachwirkend |
| Hub [mm] | 15 |
| Gewicht | 230 g |
