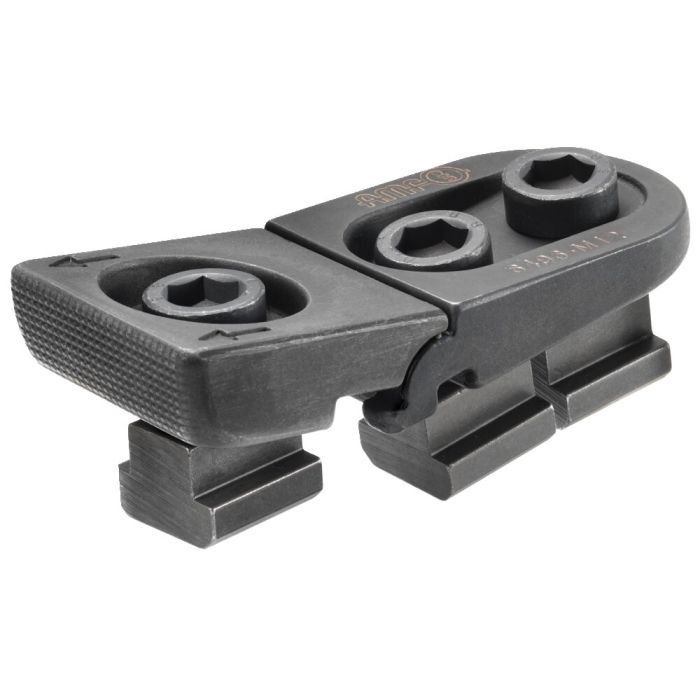

Flachspanner
Anwendung:
1. Flachspanner in T-Nut des Maschinentisches einschieben.
2. Am Werkstück positionieren.
3. Befestigungsschrauben für Maschinentisch feststellen.
4. Durch Betätigung der Spannschraube wird das Werkstück gespannt.
Hinweis:
- Um den Verschleiß der Befestigungsschrauben zu verringern, empfehlen wir den Einsatz der AMF-Schraubenpaste 6339. Sie besitzt eine synergetisch wirkende Kombination hochwirksamer Festschmierstoffe und ist wärmebeständig und auswaschfest.
- Verwenden Sie nur den dazugehörigen AMF-Befestigungssatz 6496BF.
Vorteil:
- Zum Spannen sehr flacher Werkstücke
- Seitliches Spannen von Werkstücken, um Oberflächen komplett ohne Störkontur zu bearbeiten
- Horizontale und vertikale Einsatzmöglichkeit.
| Bestell-Nr. | 374165 |
|---|---|
| Produkttyp | Flachspanner für T-Nut |
| Nut [mm] | 16 |
| Gewicht | 600 g |
