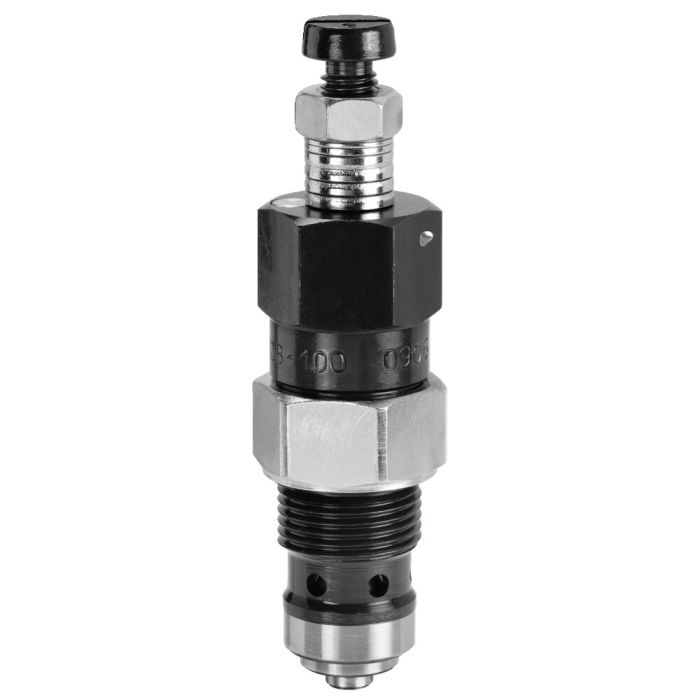

Folgeventil

Ausführung:
Stahlgehäuse gasnitriert, Dichtmutter galvanisch verzinkt. Funktionsteile gehärtet und geschliffen. Kugeln aus Wälzlagerstahl.

Anwendung:
Das Druckfolgeventil wird dort eingesetzt, wo nach Erreichen eines eingestellten Druckes eine weitere Hydroanlage oder ein weiterer Verbraucher zugeschaltet werden soll. Wird eine Schaltung mit mehreren Folgeventilen aufgebaut, so ist zu beachten, dass sich der Druck in dieser Schaltung immer auf die jeweils letzte Druckstufe einstellt.
Der Schaltdruck bleibt bei diesem Typ, unabhängig von dem Druck auf der Ablaufseite (Verbraucherseite), weitgehend konstant.

Hinweis:
Bei Demontage des Druckventils zuerst SW 24 dann SW 22 lösen. Die Montage erfolgt in umgekehrter Reihenfolge mit den angegebenen Anziehdrehmoment. Die Druckdifferenz zwischen P und A wird um so größer, je stärker die Druckfeder mit der Schlitzschraube vorgespannt wird.
