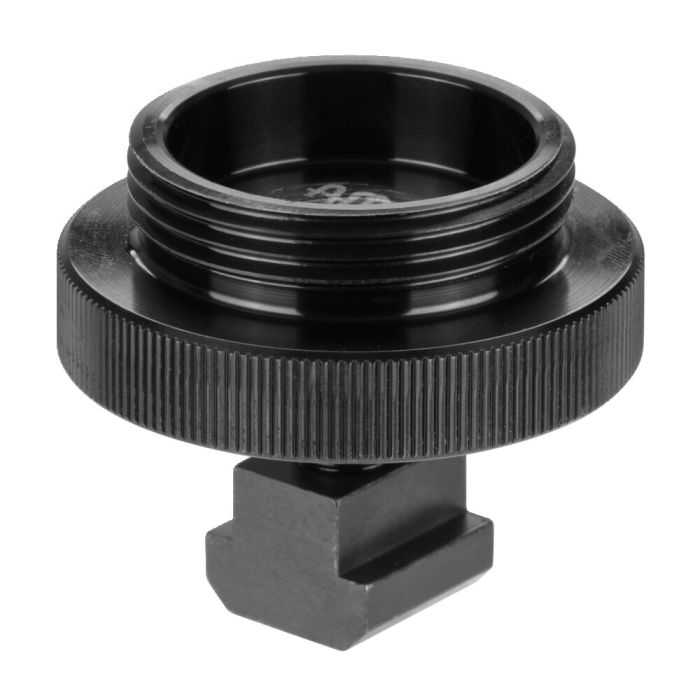

Fußelement
Größe M12x14, Nut 14 mm, ⌀ 50 mm, Höhe 10 mm
Bestell-Nr.
569382
Anwendung:
Die Fußelemente sind auf T-Nuten und Rasterplatten einsetzbar.
Schraubbockelemente der Größen 52/70/100 können direkt auf die Fußelemente bzw. Zwischenelemente geschraubt werden.
Vorteil:
Durch den Einsatz der Fußelemente 6400FB, kann der modulare Schraubbock 6400 horizontal und vertikal prozesssicher verschraubt werden. Dazu kann mittel der mitgelieferten Mutter für T-Nuten das Fußelement in T-Nuten befestigt werden. Außerdem ist es möglich, direkt auf Lochrasterplatten bzw. Vorrichtungsplatte zu verschrauben.
| Bestell-Nr. | 569382 |
|---|---|
| Produkttyp | Schraubbock |
| Min. Höhe [mm] | 10 |
| Max. Höhe [mm] | 10 |
| Gewicht | 230 g |
Wenn Sie einen Download vermissen, schreiben Sie uns bitte über unser Kontaktformular.
| Bereich | Sprache | Dateiname | Dateityp | Größe |
|---|
Für allgemeine Downloads, wie Kataloge und Broschüren, klicken Sie bitte hier.
Passendes Zubehör
- Schraubbock mit flacher Auflage Nr. 72389 Größe 52, Zentrierloch Ø12 mm / M10, Höhe 42-52 mm, ⌀ 50 mm
