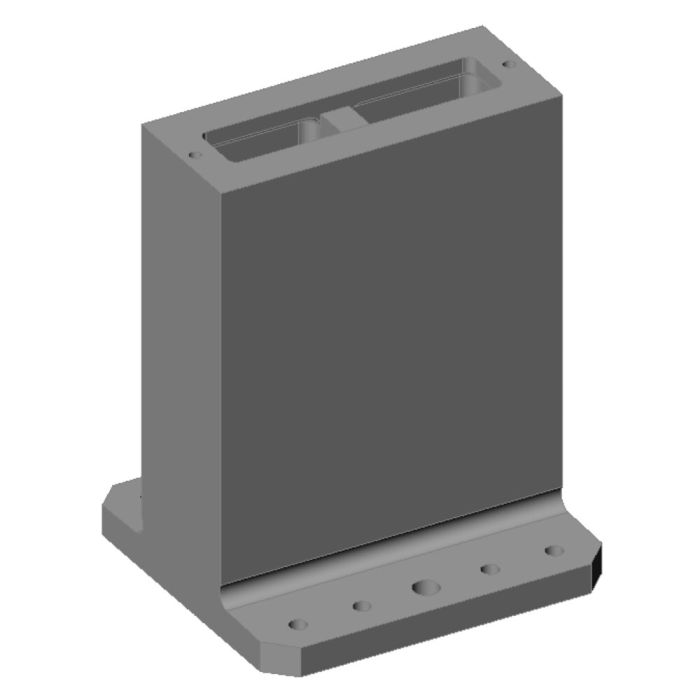

Guss-Aufspann-Winkel
Aufmaß an den Aufspannflächen zum Fertigbearbeiten, Größe 400x520 mm
Bestell-Nr.
302364
Merkmal:
Werkstoff: GG25 Richtbohrung und Mittelbohrung: mit gehärteten Buchsen nach DIN 179 Grundfläche: mit Lochbild gemäß Zeichnung, passend für Maschinentisch nach DIN 55201
Hinweis:
Sonderausführung: Bohrbild in Grund- und Aufspannfläche nach Ihren Angaben.
| Bestell-Nr. | 302364 |
|---|---|
| Rechtwinkligkeit C | 0,5 |
| Toleranz C | 1 |
| Gewicht | 160 Kg |
Wenn Sie einen Download vermissen, schreiben Sie uns bitte über unser Kontaktformular.
| Bereich | Sprache | Dateiname | Dateityp | Größe |
|---|
Für allgemeine Downloads, wie Kataloge und Broschüren, klicken Sie bitte hier.
