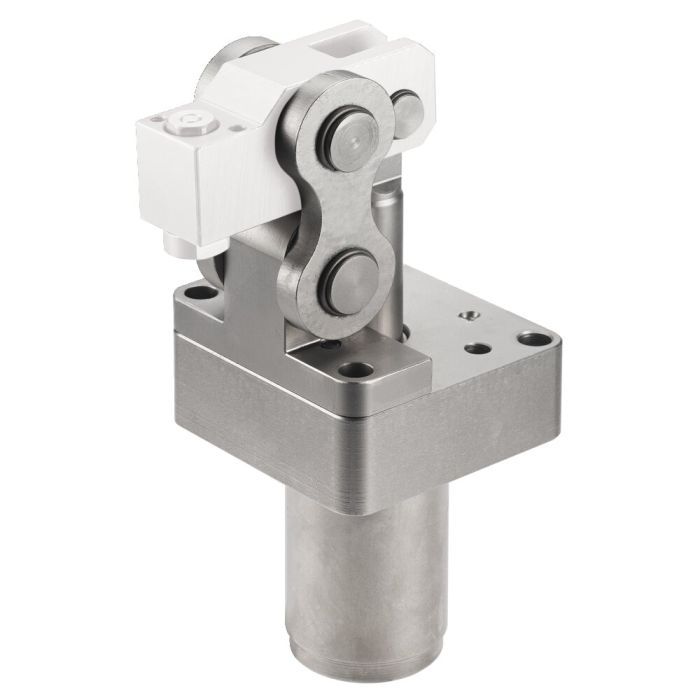

Ausführung: Zylindergehäuse aus Vergütungsstahl, vergütet. Kopfbefestigung mit vier Zylinderschrauben (Festigkeit min. 12.9), diese sind im Lieferumfang enthalten. Kolben und Bolzen aus Vergütungsstahl, vergütet, geschliffen und nitriert. Alle Teile chemisch vernickelt. Lieferumfang mit Gelenkbolzen und Zuglaschen, aber ohne Spannhebel. Ölzufuhr über Gewindeanschluß oder Ölkanal im Vorrichtungskörper.
Anwendung: Der Hebelspanner wird in Spanneinrichtungen eingesetzt, wo Werkstücke frei zugänglich und von oben eingelegt werden müssen. Besonders geeignet für Spannen in Spanntaschen. Durch chemische Vernickelung (Spezifikationen MIL-C-2607 AE, ASTM B733 und AMS 2404D) ist eine gute Korrosionsbeständigkeit und hohe Oberflächenhärte (ca. 615 HV) gegeben.
Merkmal: Kopfflanschversion, Hebelmechanismus im Bereich von 180º um jeweils 90º umsetzbar. Sonderausführungen möglich.
Hinweis: Mit Näherungsschalter und elektrischer Druckpunktüberwachung auf Anfrage lieferbar.
Sp = spannen, Lo = lösen *Angaben mit Spannarm, Standard
