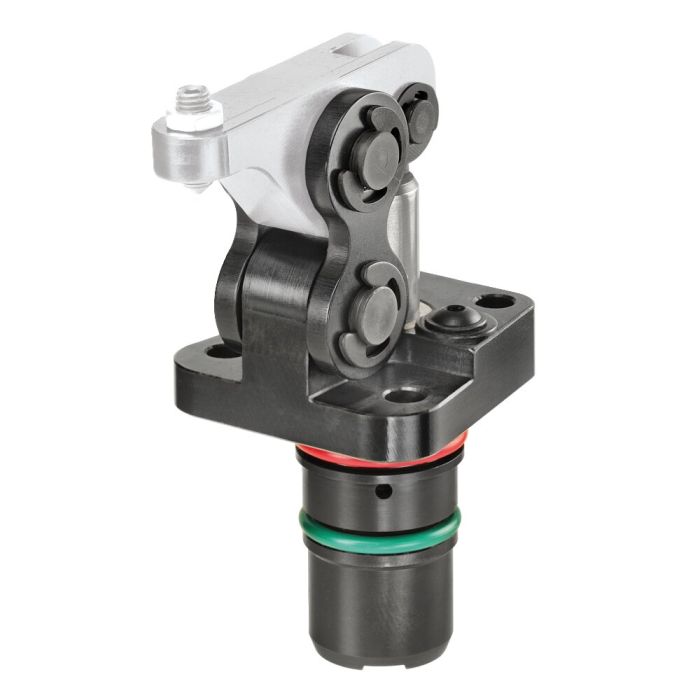

Ausführung: Hydraulikzylinder als Einsteckpatrone. Kopfbefestigung mit vier Zylinderschrauben (Festigkeit min. 10.9), diese sind im Lieferumfang enthalten. Alle Einzelteile aus Vergütungsstahl, vergütet und brüniert. Kolbenstange und Gelenkbolzen aus Vergütungsstahl, vergütet und nitriert. Zusätzlicher Bronzeabstreifer zum Schutz der Kolbenstange. Lieferumfang mit Gelenkbolzen und Zuglaschen, aber ohne Spannhebel. Ölzufuhr über Ölkanal im Vorrichtungskörper.
Anwendung: Der doppelt wirkende Hebelspanner eignet sich sehr gut zum Spannen in Spanntaschen.
Merkmal: Kleine Abmessungen. Geringer Abstand bei Reihenanordnung. Leichtes Wechseln der Spannhebel bei montiertem Hebelspanner. Die Spannhebel-Mittelachse und der Druckpunkt am Werkstück liegen bei (Z) immer auf einer Ebene. Dadurch ist keine Relativbewegung am Werkstück möglich. Die Einbaupatrone ist abgestuft. Die radialen O-Ringe können dadurch nicht beim Einbauen oder Ausbauen an den Querkanälen beschädigt werden.
Hinweis: Bei den Spannhebeln liegt das Verhältnis B zu C bei 1 zu 1,5. Bei der Ausarbeitung des Rohlinghebels sind Abweichungen, die zu einer höheren Spannkraft F1 führen, nur in Ausnahmefällen erlaubt.
Sp = spannen, Lo = lösen * Spannkraft bei Verwendung des Spannhebels, Standard
