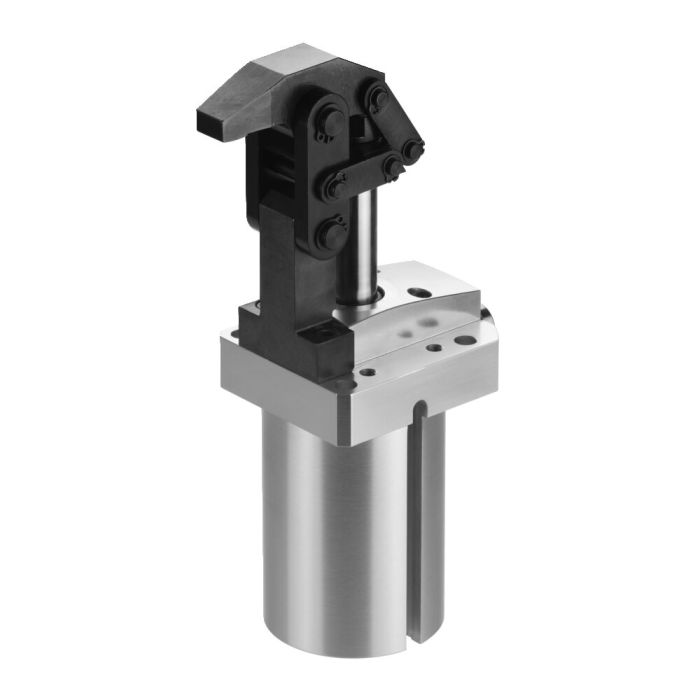

Hebelspanner, pneumatisch, Flanschversion
Anwendung:
Die spezielle Kinematik des Hebelspanners ermöglicht den Einsatz bei eingeschränkten Platzverhältnissen wie z.B. das Spannen in Spanntaschen oder Spannnuten.
Im geöffneten Zustand ist der Hebelspanner sehr flach bauend und ermöglicht so ein störkonturfreies Be- und Entladen der Werkstücke.
Auch der Einsatz in einer Transferstraße ist möglich, da Werkstücke oder Trays ohne anzuheben, kollisionsfrei weiter transportiert werden können.
Hinweis:
Passende Näherungsschalter für Endlagenabfrage sind unter der Bestell-Nr. 392241 erhältlich.
Ausführung: PUR-Kabel 0,3 m mit M8-Steckverbindung und drehbarer Rändelmutter.
Schaltfunktion: Schließer. Ausgang: PNP.
F3 = bei 6 bar max. zulässigem Betriebsdruck
| Bestell-Nr. | 569830 |
|---|---|
| Produkttyp | Hebelspanner |
| Max. Spannkraft [kN] | 0.2 |
| Größe Schnellspanner | 25 |
| Material | Aluminium, eloxiert |
| Gewicht | 800 g |
