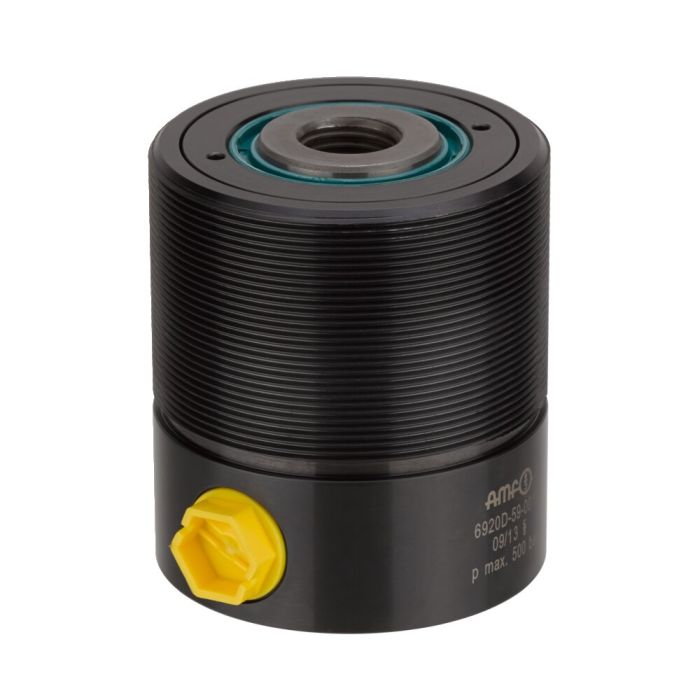

Hohlkolbenzylinder

Max. Spannkraft 30 kN, max. Hub 10 mm, doppelt wirkend

Bestell-Nr.

62836

Produktvarianten

Bestell-Nr.	Artikel-Nr.	Zug- und Druck- kraft VH 100 bar [kN]	Zug- und Druck- kraft VH 500 bar [kN]	Zug- und Druck- kraft RH 100 bar [kN]	Zug- und Druck- kraft RH 500 bar [kN]	Hub H [mm]	Vol. VH [cm³]	Vol. RH [cm³]	Wirksame Kolbenfl. VH [cm²]	Wirksame Kolbenfl. RH [cm²]	Gewicht [g]
62794	6920D-15-001	3,77	18,85	2,89	14,45	10	3,77	2,89	3,77	2,89	850
62836	6920D-24-001	6,03	30,15	4,90	24,50	10	6,03	4,90	6,03	4,90	1100
62844	6920D-38-001	9,42	47,10	7,65	38,25	16	15,10	12,20	9,42	7,65	1650
62851	6920D-59-001	14,72	73,60	11,59	57,95	16	23,50	18,50	14,72	11,59	2000
62869	6920D-92-001	23,12	115,60	18,60	93,00	20	46,20	37,20	23,12	18,60	3050
62877	6920D-150-001	37,68	188,40	30,63	153,15	25	94,20	76,50	37,68	30,63	5350

Bestell-Nr.	A	D	ØF	G	K	L	L1	ØM	ØN	ØP	R	ØS
62794	59	M50x1,5	35	HCM 8	11	60	36	8,2	16	12	G1/8	25
62836	64	M55x1,5	40	HCM 10	12	65	41	10,2	20	16	G1/4	32
62844	72	M65x1,5	45	HCM 12	14	73	45	12,2	25	20	G1/4	40
62851	78	M70x1,5	50	HCM 16	14	79	50	16,2	32	25	G1/4	50
62869	95	M80x2,0	60	HCM 20	18	96	60	20,2	40	32	G1/4	63
62877	109	M100x2,0	75	HCM 27	22	110	65	27,2	50	40	G1/4	80

Details

Ausführung:
Zylindermantel aus Stahl, brüniert. Kolben einsatzgehärtet und geschliffen. Kolbenstange wird serienmäßig mit HC-Gewinde geliefert. Wird Kolbenstange mit Innengewinde gewünscht, kann kundenseitig in das vorhandene HC-Gewinde ein HELI-COIL-Einsatz (Durchmesser x 1,5) eingeschraubt werden. Ölzufuhr über Gewindeanschluss.

Anwendung:
Die Zylinder sind besonders geeignet zum nachträglichen Umbau vorhandener Vorrichtungen auf hydraulische Betätigung. Beim Spannen von Werkstücken auf dem Maschinentisch kann der Hohlkolbenzylinder als Hydraulikmutter über die Spannschraube gesteckt werden. Durch die Konstruktionsart ist es jederzeit möglich, den Zylinder als Druck- oder Zugzylinder einzubauen.

Hinweis:
Die Zylinder sind in der Druckkraft auf die Kombination mit vergüteten Schrauben der Festigkeitsklasse 12.9 (z.B. DIN 787) abgestimmt. Zur Befestigung des Hohlkolbenzylinders können auch Nutmuttern DIN 70852 verwendet werden.

VH = Vorhub, RH = Rückhub
