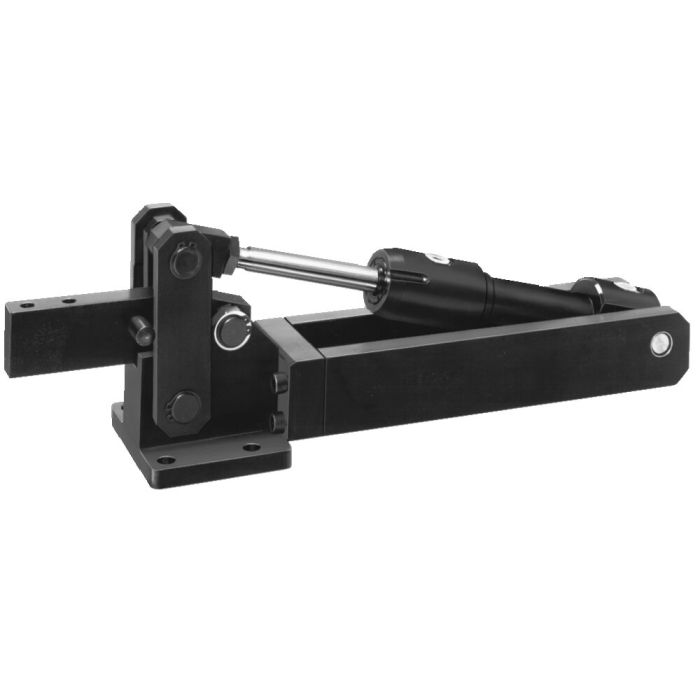

Kniehebelspanner, hydraulisch
Ausführung:
Vergütungsstahl brüniert, mit anschlussfertig montiertem Hydraulikzylinder für Anschluss an Normalschaltung (s. Schaltplan, Bild 1) oder Differentialschaltung (s. Schaltplan, Bild 2). Ölzufuhr über Gewindeanschluss.
Anwendung:
Der Spanner eignet sich besonders zum Einbau in Transfer- und Sondermaschinen. Am massiven Haltearm können beliebige Druckstücke angebaut werden. Bei der Differentialschaltung wird die Differenzfläche A2 des Zylinders direkt an P des Druckerzeugers angeschlossen (Schaltplan, Bild unten), während die volle Kolbenfläche über ein 3/2-Wegesitzventil angeschlossen wird.
Merkmal:
Der Spanner, in Maschinenqualität, ist wartungsfrei durch vergütete und geschliffene Achsen, die in Teflonlagern laufen. Durch den angebauten Hydraulikzylinder ist die mögliche Spannkraft gleich wie die zulässige Haltekraft. Der große Öffnungswinkel erlaubt die unbehinderte Werkstückhandhabung.
Hinweis:
Bitte unbedingt die max. Druckwerte aus obiger Tabelle beachten.
* bei p max. bzw. pD max.
** pD = Druck bei Differentialschaltung
| Bestell-Nr. | 66647 |
|---|---|
| Produkttyp | Hebelspanner |
| Max. Spannkraft [kN] | 9 |
| Max. Betriebsdruck [bar] | 250 |
| Hub [mm] | 80 |
| Gewicht | 5400 g |
