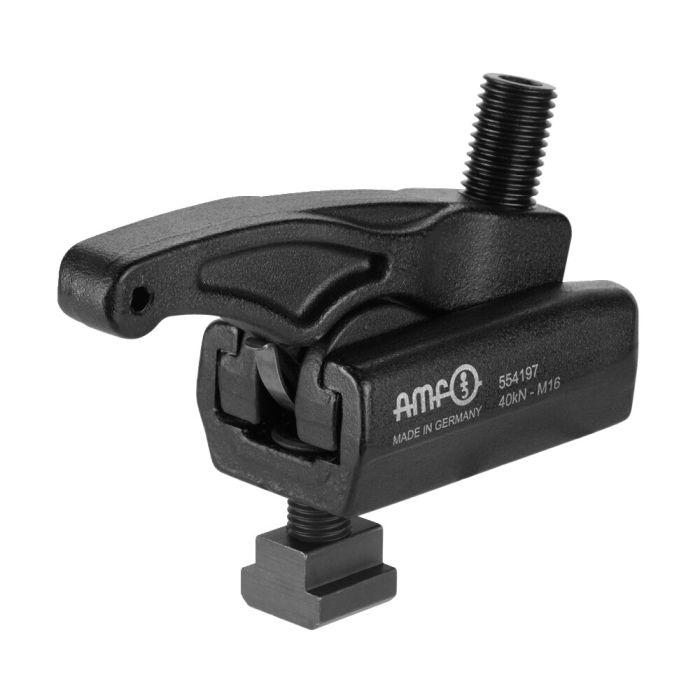

Kraftspanner

Anwendung:
1. Trägerelement auf dem Werkzeugtisch positionieren und mit vorgegebenem Anziehdrehmoment Md befestigen.
2. Den Spannarm in die gewünschte Position bringen.
3. Durch das Betätigen der Verstellschraube wird das Werkstück gespannt.

Hinweis:
- Die max. Belastung kann je nach Aufspannung und Zustand des Gewindes (Schmierung) abweichen.
- Um den Verschleiß der Verstellschraube zu verringern, empfehlen wir den Einsatz der AMF Schraubenpaste Nr. 6339. Sie besitzt eine synergetisch wirkende Kombination hochwirksamer Festschmierstoffe, ist wärmebeständig und auswaschfest.
- Verwenden Sie nur den dazugehörigen AMF Befestigungssatz 7600BFS.
- Bei Verwendung des Spannelementes ohne T-Nuten-Mutter DIN 508 muss die Zugfestigkeit der Aufnahmeplatte mindestens 900 N/mm² betragen!
- Größen 30 M16 / 44 M18 und 60 M24 sind nicht für den Einsatz mit Nr. 7600Z geeignet.

Vorteil:
- niedrige Bauhöhe
- hohe Spannkräfte von 22 - 60 kN
- in Höhe und Länge stufenlos verstellbar
- aufgrund der sehr robusten Bauweise ist ein schnelles, unkompliziertes Spannen möglich
- einfache Montage der Elemente
- Einsatz in T-Nuten 12 - 28 mm bzw. Rasterplatten M10, M12, M16, M18, M20, M24
- 2 Druckstückvarianten
