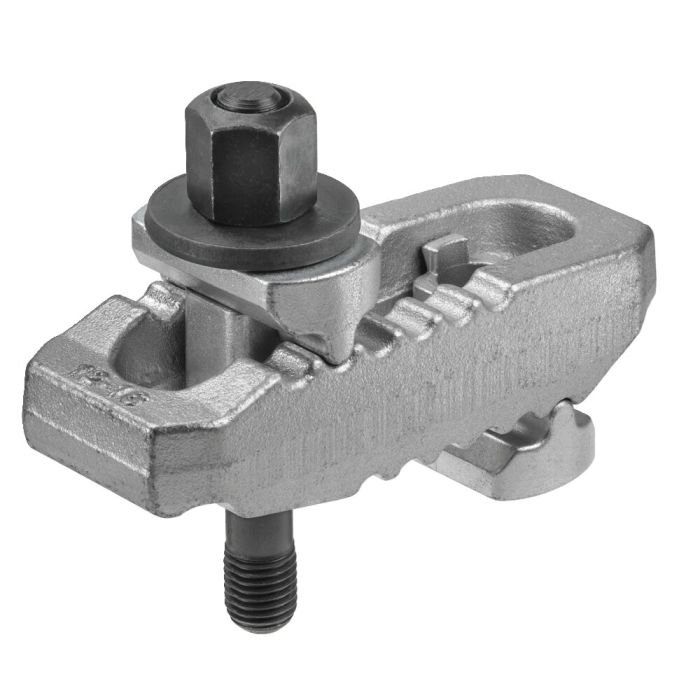

Krokodil Spannpratze, komplett mit DIN 6379
Anwendung:
Das Krokodil wird bei allen Spannaufgaben, bei denen über T-Nuten und Gewindebohrungen gespannt wird, eingesetzt. Druckstück und Gegenlager sind unverlierbar mit der Spannpratze verbunden, somit ist das Krokodil schnell einsatzbereit. Die Spannpratze ist mit zwei Spannnasen ausgestattet und kann je nach Einsatzfall einfach umgedreht werden. Dadurch werden alle Einsatzgebiete, bei der spanabhebenden und spanlosen Bearbeitung (z.B. Spritzgießen und Pressen) abgedeckt.
Hinweis:
Fehlende maßliche Angaben siehe Nr. 6312V.
Vorteil:
- Variable und schnelle Verstellmöglichkeit im Abstand zum Werkstück
- Einsatz in allen Bereichen der spanenden und spanlosen Bearbeitung
- Besonders geeignet zum Einsatz auf Spritzgießmaschinen und Pressen
- Keine weiteren Unterlagen zum Erreichen der benötigten Spannhöhe
- Druckstück und Gegenlager sind unverlierbar mit der Spannpratze verbunden
- Das Krokodil lässt sich auf jede Spannhöhe variabel erweitern.
* angegebene Spannkräfte in optimaler Spannposition (kleinster Abstand der Spannschraube zur Spannstelle). Spannkräfte können je nach Aufspannung, Festigkeitklasse der Spannschraube und Zustand des Gewindes (Schmierung) abweichen.
| Bestell-Nr. | 375873 |
|---|---|
| Spannschraube | Mit Spannschraube |
| Spannschraube metr. [M] | 20 |
| Min. Spannhöhe [mm] | 50 |
| Max. Spannhöhe [mm] | 220 |
| Gewicht | 5873 g |
