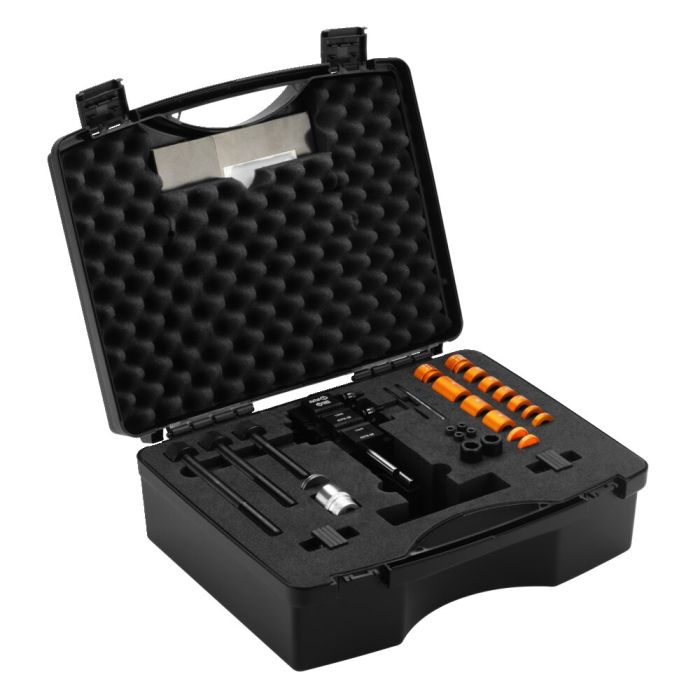

Mehrfachspannsystem "EasyVise"

Anwendung:
Das patentierte, vielseitige Mehrfachspannsystem ist für den Einsatz auf Vier- und Fünf-Achs-Fräsmaschinen ausgelegt. Weiterhin kann das System per Adapter (Bestell-Nr. 568440) auf dem AMF Nullpunktspannsystem Größe 10 bzw. Größe 20 adaptiert werden. Zusätzlich ist dieser kompatibel für alle Hersteller von Spannmitteln mit Stichmaß 52 mm, Gewindegröße M8.
Es können 2 bzw. 4 Werkstücke gleichzeitig gespannt werden. Durch die Doppelspannung auf einer Spannebene werden Verspannungen im Spannsystem aufgehoben. Nach Bestimmung der Spannweite (Werkstückhöhe) wird das System mittels passenden Distanzhülsen aufgebaut.
Details sind der beigelegten Montageanleitung zu entnehmen.

Merkmal:
- Spannen und Bearbeiten von 2 bzw. 4 Werkstücken gleichzeitig.
- Spannen mehrerer Werkstücke durch Betätigung einer Spannschraube und automatischer Spannfolge.

Hinweis:
- Die Werkstücke dürfen nicht einseitig gespannt werden, immer nur parallel und müssen zu mindestens 3/4 der Spannbackenbreite gespannt sein.
- Drehmomentangaben müssen eingehalten werden.
- Adapter (Bestell-Nr. 568440) optional erhältlich.

Vorteil:
- Rüstzeitersparnis durch das Bestücken mehrerer Bauteile gleichzeitig.
- Optimierte parallele Bestückung der Teile durch automatische Spannfolge.
- Keine Verspannungen im Spannsystem durch Doppelspannung je Spannebene.
- Geringe Störkontur des Spannmittels.
- Modularer Aufbau.
- Kompatibel für alle Hersteller von Spannmitteln mit Stichmaß 52 mm, Gewindegröße M8.
- Die geringe Einbaugröße des Spannsystems garantiert eine optimale Zugänglichkeit.

Auf Anfrage:
- Weitere Backenbreiten 58 und 80 mm.
- 6-fach Spannung.
