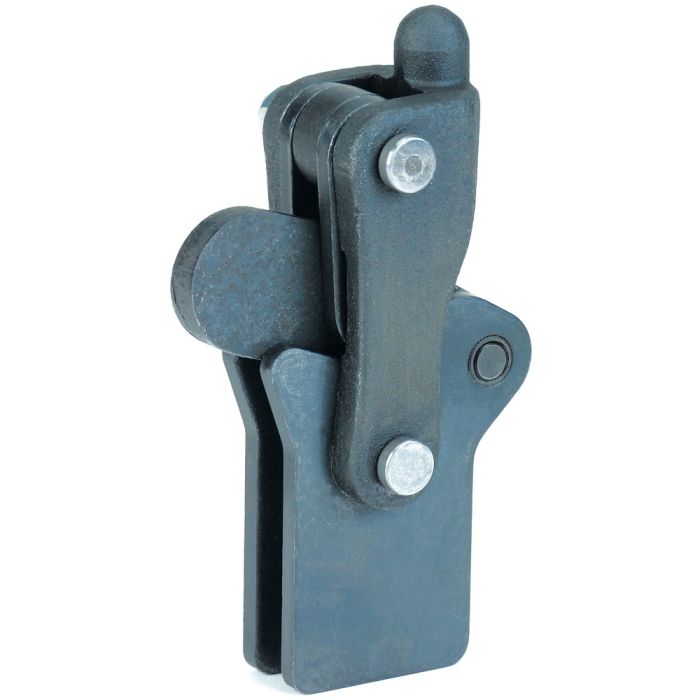

Modulspanner

Mit senkrechtem Fuß, schweißbare Ausführung, Größe 6, max. Spannkraft 11 kN

Bestell-Nr.

90829

Bestell-Nr.	Größe	F1 [kN]	Gewicht [g]
90803	2	2,5	245
90811	4	7,0	970
90829	6	11,0	1750
90837	8	22,5	3310
90845	10	34,0	5970

Bestell-Nr.	B2	B4	C	C1	C2	C3	F	G	H	H1	H2	H3	H4	L	R	R1	α
90803	6	31	30	22	14	12	32	M 6	52	18	34	5	90	58	5	10,0	190°
90811	10	52	44	26	19	16	41	M 8	88	38	50	12	142	82	8	15,0	190°
90829	12	60	55	36	28	20	55	M10	114	50	64	16	182	106	11	18,0	190°
90837	16	76	66	50	37	27	72	M12	140	64	76	19	218	135	14	22,5	190°
90845	20	90	80	52	40	22	77	M16	173	83	90	25	266	155	14	25,0	190°

Hinweis:
Diese Modulspanner sind individuell zu ergänzen, ganz nach den Anforderungen ihres Betriebsmittel- oder Vorrichtungsbaues.
