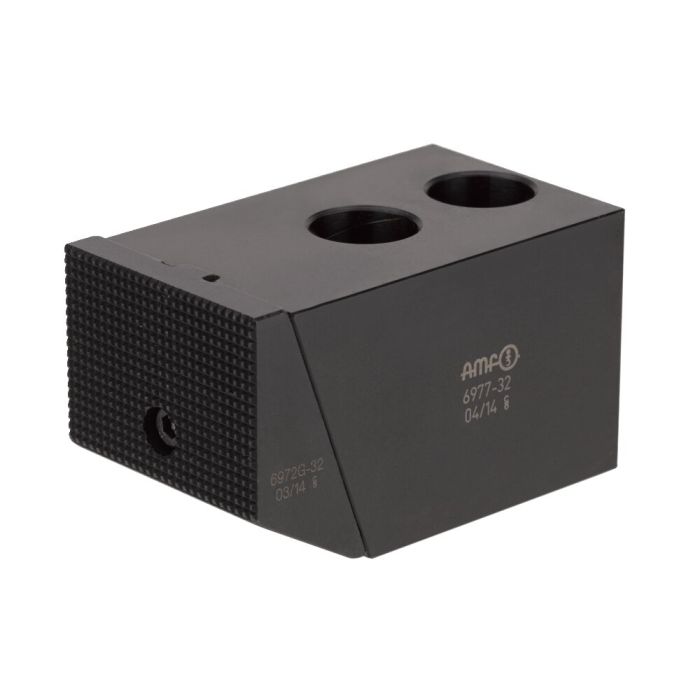

Niederzuggegenhalter, mechanisch

Ausführung:
Grundkörper aus Vergütungsstahl, brüniert. Spannbacken auswechselbar. Normalausführung mit geriffeltem und gehärtetem Backen. Komplett mit 2 Befestigungsschrauben nach ISO.

Anwendung:
Als reiner Gegenhalter bei Einsatz eines hydraulischen oder mechanischen Niederzugspanners. Das Werkstück wird abhängig von der horizontalen Kraft fest auf den Maschinentisch gepresst.

Merkmal:
Bei glatten Spannbacken läuft derselbe auf Tischanschlag, d.h. immer gleiche Anschlagstellung! Spannen auf Nutentisch längs und quer möglich. Kein Abheben des Spannbackens, da Spannschraube dicht hinter Spannbacken. Zum Einbau in Vorrichtungen geeignet. Neuartige Spannbackenverbindung durch Gummi-Puffer gewährleistet spielfreies Gleiten.

Hinweis:
Der maximale Niederzugweg des Spannbackens darf das Maß G nicht überschreiten. Die Bohrung ØD kann zum zusätzlichen Abstützen oder zum Positionieren verwendet werden.
