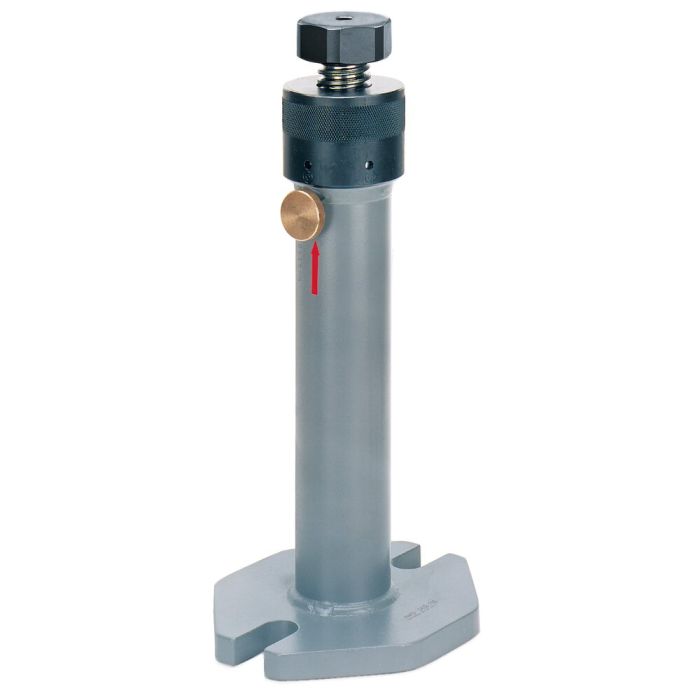

Schraubbock, schnellverstellbar
Anwendung:
Dieser Schraubbock erlaubt schnelles Verstellen und stufenloses Justieren im ganzen Höhenbereich.
Passende Aufsätze: Nr. 6440, 6441, 6443, 6445 und 6442G.
Hinweis:
- Spindel festhalten, max. 6 kg
- Feststellschraube lösen
- Betätigungsring zum Lösen der Spindel drehen
- Höhe einstellen
- Betätigungsring zum Fixieren der Spindel drehen
- Spindel mit Feststellschraube sichern
Schraubbock nicht unter Belastung verstellen!
Vorteil:
- Gewinde M10 an der Spindeloberseite zur Fixierung von Aufsatzelementen.
- Größere Spannhöhen sind durch den Aufbau mit Nr. 6442G und Nr. 6415 zu errreichen.
- Grundplatte mit geschlossenen Langlöchern zur Befestigung auf dem Maschinentisch.
| Bestell-Nr. | 75713 |
|---|---|
| Produkttyp | Schraubbock |
| Min. Höhe [mm] | 450 |
| Max. Höhe [mm] | 710 |
| Max. Stützkraft [kN] | 40 |
| Gewicht | 13,7 Kg |
