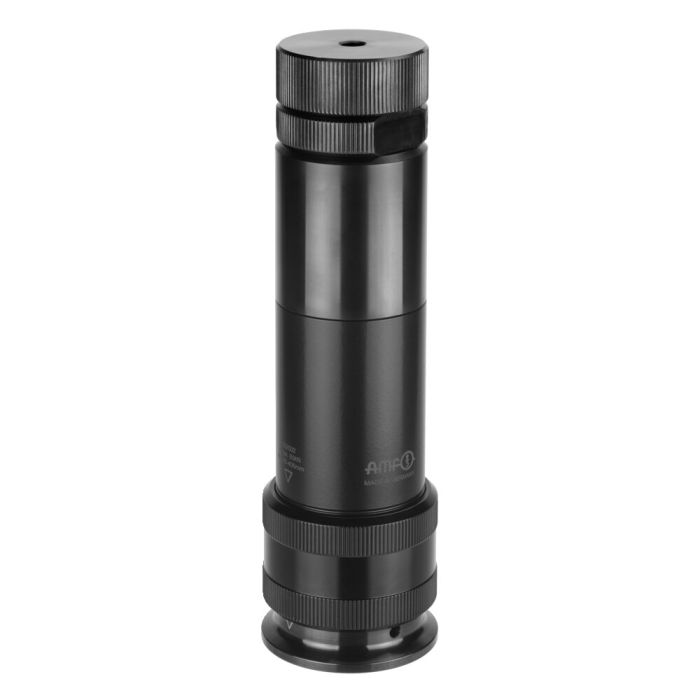

Schraubbockelement mit Trapezgewinde und Fußelement 6425FB
Zentrierloch Durchmesser 12 mm, Höhe 306-406 mm
Bestell-Nr.
562002
Anwendung:
Einsetzbar auf T-Nuten und Rasterplatten mittels Adapter, welche im Fußelement eingeschraubt werden. Die einzelnen Elemente werden zusammengesteckt und mittels Gewindering prozesssicher verbunden. Das Montagewerkzeug ermöglicht ein Bedienen der Gegenmutter und des Fußelementes sowie der Gewindeadapter.
Hinweis:
- Der Einsatz als Kopfelement im Schraubbock modular ermöglicht eine maximale Höhe von 1626 mm bei einer zulässigen Stützkraft von 60 kN. Darüber hinaus besteht Knickgefahr.
- Nicht unter Belastung verstellen.
Vorteil:
- Modular einsetzbar.
| Bestell-Nr. | 562002 |
|---|---|
| Produkttyp | Modularer Schraubbock |
| Min. Höhe [mm] | 306 |
| Max. Höhe [mm] | 406 |
| Max. Stützkraft [kN] | 60 |
| Gewicht | 9436 g |
Wenn Sie einen Download vermissen, schreiben Sie uns bitte über unser Kontaktformular.
| Bereich | Sprache | Dateiname | Dateityp | Größe |
|---|
Für allgemeine Downloads, wie Kataloge und Broschüren, klicken Sie bitte hier.
Passendes Zubehör
- Montagewerkzeug Nr. 562014 Ermöglicht ein Bedienen der Kopf- und Fußelemente des Schraubbocks modular, sowie der Gewindeadapter
Ähnliche Produkte
- Höhen-Richtschraubbock mit Feingewinde und Fußelement 6425FB Nr. 562001 Höhe 210-330 mm, max. Stützkraft 35 kN
