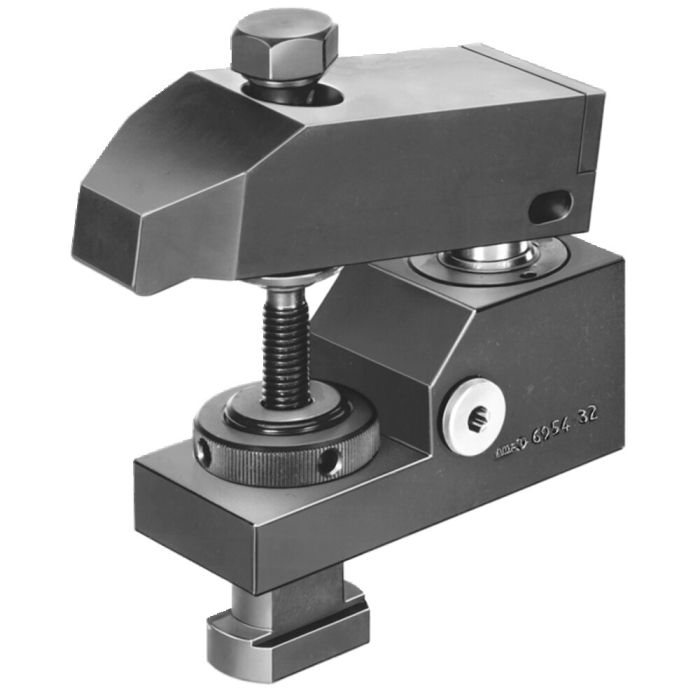

Schwenkpratze, hydraulisch spannend, mechanisch entspannend

Ausführung:
Spanneisen mit Schwenksperre, Spannschraube und T-Nutenhülse vergütet und brüniert. Grundkörper aus Vergütungsstahl, brüniert. Kolbenstange einsatzgehärtet und geschliffen. Abstreifer an der Kolbenstange, Sinterbronzebelüftungseinsatz, Entlüftungsschraube, Teflonführungsringe am Kolben.

Anwendung:
Die Schwenkpratze ist für die am häufigsten vorkommenden Werkzeug-Spannhöhen vorgesehen.

Merkmal:
Großer Spannbereich, schnelle Höhenverstellung auf die erforderliche Werkzeug-Spannrandhöhe. Die Schwenkpratze wird direkt in die T-Nute der Presse eingesetzt. Mittels Kontermutter kann die Schwenkpratze genau positioniert werden. Die Werkzeugentnahme kann auch senkrecht nach oben erfolgen, da das Spanneisen von Hand wegschwenkbar ist. In der Spannstellung ist das Spanneisen mechanisch verriegelt.

Hinweis:
Beim Einsatz von einfach wirkenden Zylindern besteht die Gefahr, dass Flüssigkeit angesaugt wird. Die Zylinder müssen vor direkter Einwirkung von Schneid- und Kühlflüssigkeiten geschützt werden. Der eingebaute Sintermetallfilter sollte durch entsprechende Anordnung oder durch Abdeckung geschützt werden. Bei Inbetriebnahme auf einwandfreie Entlüftung achten.

Auf Anfrage:
Weitere Größen sowie Sonder-Unterteile für größere Spannrandhöhen und andere T-Nuten lieferbar.
