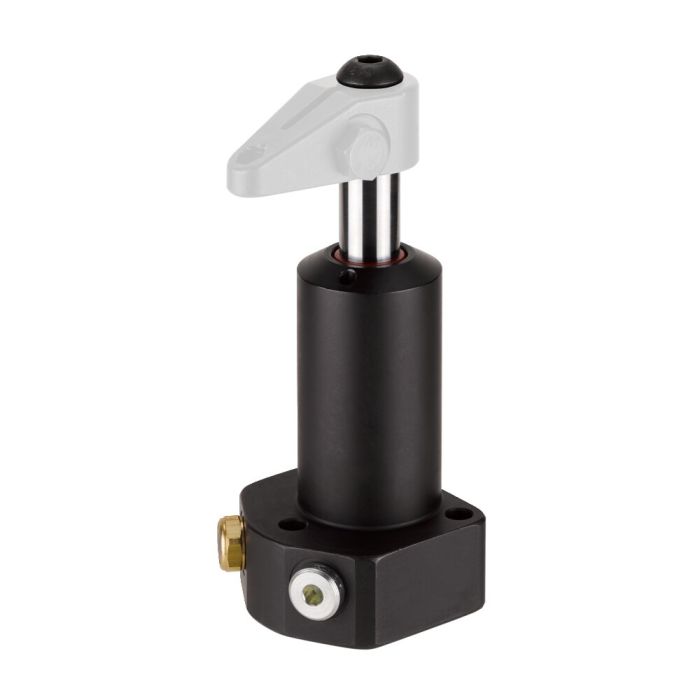

Schwenkspanner, Fußflansch-Bauform, Präzisionsausführung

Ausführung:
Zylindermantel aus Stahl, gehärtet und brüniert. Kolbenstange einsatzgehärtet und verchromt.
Kolbenstange mit Innengewinde und Spannarmpositionierung. O-Ring für Flanschabdichtung.
Abstreifer an der Kolbenstange. Rückholfeder aus nicht rostendem Stahl. Lieferumfang ohne Spannarm.
Ölzufuhr über Gewindeanschluss oder Ölkanal im Vorrichtungskörper.

Anwendung:
Der Schwenkspanner wird in Spanneinrichtungen eingesetzt, wo besonders die Werkstücke frei zugänglich und von oben eingelegt werden müssen. Mit Sonderspanneisen (auf Anfrage) können auch formschwierige Werkstücke gespannt werden.

Merkmal:
Die Schwenkbewegung wird über drei Kugelführungen ausgeführt, dadurch höhere Positioniergenauigkeit, Wiederholgenauigkeit und höhere Lebensdauer.

Hinweis:
Der Kolbenhub ist mit Kugeln geführt, deshalb Volumenstrom Q max. beachten. Spannarmlänge und Spannarmgewicht müssen unbedingt beachtet werden. Bei der Montage von Zubehör am Kolben darf keine Krafteinwirkung auf den Kolben entstehen. Um Höhenunterschiede am Werkstück auszugleichen sollte der vertikale Spannweg bei 50% des Spannhubs liegen. Beim Einsatz von einfach wirkenden Zylindern besteht die Gefahr, dass Flüssigkeit angesaugt wird. Hierbei muss über eine Anschlussleitung die Belüftung in einen sauberen geschützten Bereich verlegt werden. Bei Inbetriebnahme auf einwandfreie Entlüftung achten. Für die Drosselung der Ölzufuhr kann optional das Drosselrückschlagventil Nr. 6916-12 verwendet werden. Für einen kontrollierten Spannablauf kann optional das Folgeventil 6918-XX-XXX direkt in den Gewindeanschluss eingeschraubt werden. Andere Schwenkwinkel auf Anfrage lieferbar.

Endung der Artikel-Nr.: -11 = einfach wirkend, rechts schwenkend / -12 = einfach wirkend, links schwenkend

* Angaben mit Spannarm, Standard
