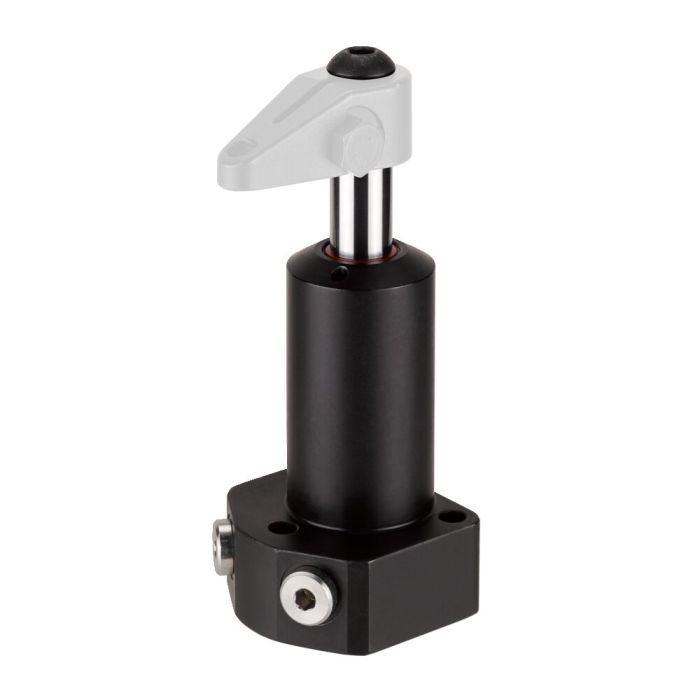

Schwenkspanner, Fußflansch-Bauform, Präzisionsausführung

Max. Spannkraft 4,9 kN, max. Hub 20 mm, doppelt wirkend, links schwenkend

Bestell-Nr.

327957

Bestell-Nr.	Artikel-Nr.	Spannkraft bei 350 bar Sp* [kN]	Spannkraft bei 350 bar Lo* [kN]	Spannhub M [mm]	Gesamthub N [mm]	Vol. Sp [cm³]	Vol. Lo [cm³]	Wirks. Kolbenfläche Sp [cm²]	Wirks. Kolbenfläche Lo [cm²]	Q max. * [l/min]	Gewicht [g]
327890	6951FP-02-21	2,0	5,1	5,5	14,0	0,92	2,3	0,63	1,60	0,276	358
327916	6951FP-02-22	2,0	5,1	5,5	14,0	0,92	2,3	0,63	1,60	0,276	358
327932	6951FP-05-21	4,9	10,0	8,0	20,0	3,82	7,8	1,90	3,88	0,764	871
327957	6951FP-05-22	4,9	10,0	8,0	20,0	3,82	7,8	1,90	3,88	0,764	871
327973	6951FP-11-21	11,6	18,2	13,0	29,5	11,90	23,0	4,04	7,92	1,785	1465
327999	6951FP-11-22	11,6	18,2	13,0	29,5	11,90	23,0	4,04	7,92	1,785	1465
562241	6951FP-05-210	4,9	10,0	19,0	31,0	3,82	7,8	1,90	3,88	0,764	1265
562242	6951FP-05-220	4,9	10,0	19,0	31,0	3,82	7,8	1,90	3,88	0,764	1265
562243	6951FP-11-210	11,6	18,2	34,0	51,0	11,90	23,0	4,04	7,92	1,785	2495
562244	6951FP-11-220	11,6	18,2	34,0	51,0	11,90	23,0	4,04	7,92	1,785	2495

Bestell-Nr.	ØA	B	C	D	E	F	G	ØH	J x Tiefe	ØK	L	M	N	P	Q	R	S	T	V	W	X	Y	Z°	AC	ØAD	BB	OR-1 O-Ring Best.-Nr.
327890	26,5	109,5	103	71	76	26,5	13,5	11,13	M6x7	6	10,5	5,5	14	45	20	10	31	47	15,5	-	17,3	18,2	30	G1/8	3,2	M5	183608
327916	26,5	109,5	103	71	76	26,5	13,5	11,13	M6x7	6	10,5	5,5	14	45	20	10	31	47	15,5	-	17,3	18,2	30	G1/8	3,2	M5	183608
327932	38	145	135,5	92,5	97,5	25	15	15,88	M10x12	7	20,5	8	20	57	25	12,5	33,5	54	19	-	21,7	14,3	30	G1/8	4,8	M6	183608
327957	38	145	135,5	92,5	97,5	25	15	15,88	M10x12	7	20,5	8	20	57	25	12,5	33,5	54	19	-	21,7	14,3	30	G1/8	4,8	M6	183608
327973	45,5	186,5	173,5	112,5	118,5	28,5	16,5	22,23	M12x13	9	11,9	13	29,5	55,5	29,7	21	42	71	27,5	21	21	28,6	22,5	G1/4	4,8	M8	183608
327999	45,5	186,5	173,5	112,5	118,5	28,5	16,5	22,23	M12x13	9	11,9	13	29,5	55,5	29,7	21	42	71	27,5	21	21	28,6	22,5	G1/4	4,8	M8	183608
562241	38	178	168,5	115	119,5	25	15	15,88	M10x12	7	20,5	19	31	57	25	12,5	33,5	54	19	-	21,7	14,3	30	G1/8	4,8	M6	183608
562242	38	178	168,5	115	119,5	25	15	15,88	M10x12	7	20,5	19	31	57	25	12,5	33,5	54	19	-	21,7	14,3	30	G1/8	4,8	M6	183608
562243	47,5	250	237	155	161	28,5	16,5	22,23	M12x13	9	11,9	34	51	58,5	31,5	22,3	42	72,5	29	22,3	22,3	28,6	22,5	G1/4	4,8	M8	183608
562244	47,5	250	237	155	161	28,5	16,5	22,23	M12x13	9	11,9	34	51	58,5	31,5	22,3	42	72,5	29	22,3	22,3	28,6	22,5	G1/4	4,8	M8	183608

Details

Ausführung:
Zylindermantel aus Stahl, gehärtet und brüniert. Kolbenstange einsatzgehärtet und verchromt.
Kolbenstange mit Innengewinde und Spannarmpositionierung. O-Ring für Flanschabdichtung.
Abstreifer an der Kolbenstange. Lieferumfang ohne Spannarm. Ölzufuhr über Gewindeanschluss oder Ölkanal im Vorrichtungskörper.

Anwendung:
Der Schwenkspanner wird in Spanneinrichtungen eingesetzt, wo besonders die Werkstücke frei zugänglich und von oben eingelegt werden müssen. Mit Sonderspanneisen (auf Anfrage) können auch formschwierige Werkstücke gespannt werden.

Merkmal:
Die Schwenkbewegung wird über drei Kugelführungen ausgeführt, dadurch höhere Positioniergenauigkeit, Wiederholgenauigkeit und höhere Lebensdauer.

Hinweis:
Der Kolbenhub ist mit Kugeln geführt, deshalb Volumenstrom Q max. beachten. Spannarmlänge und Spannarmgewicht müssen unbedingt beachtet werden. Bei der Montage von Zubehör am Kolben darf keine Krafteinwirkung auf den Kolben entstehen. Um Höhenunterschiede am Werkstück auszugleichen sollte der vertikale Spannweg bei 50% des Spannhubs liegen. Bei Inbetriebnahme auf einwandfreie Entlüftung achten. Für die Drosselung der Ölzufuhr kann optional das Drosselrückschlagventil Nr. 6916-12 verwendet werden. Für einen kontrollierten Spannablauf kann optional das Folgeventil 6918-XX-XXX direkt in den Gewindeanschluss eingeschraubt werden. Andere Schwenkwinkel auf Anfrage lieferbar.

Sp = spannen, Lo = lösen, Endung der Artikel-Nr.: -21 = doppelt wirkend, rechts schwenkend / -22 = doppelt wirkend, links schwenkend / -210 = doppelt wirkend, rechts schwenkend, langer Spannhub / -220 = doppelt wirkend, links schwenkend, langer Spannhub

* Angaben mit Spannarm, Standard
