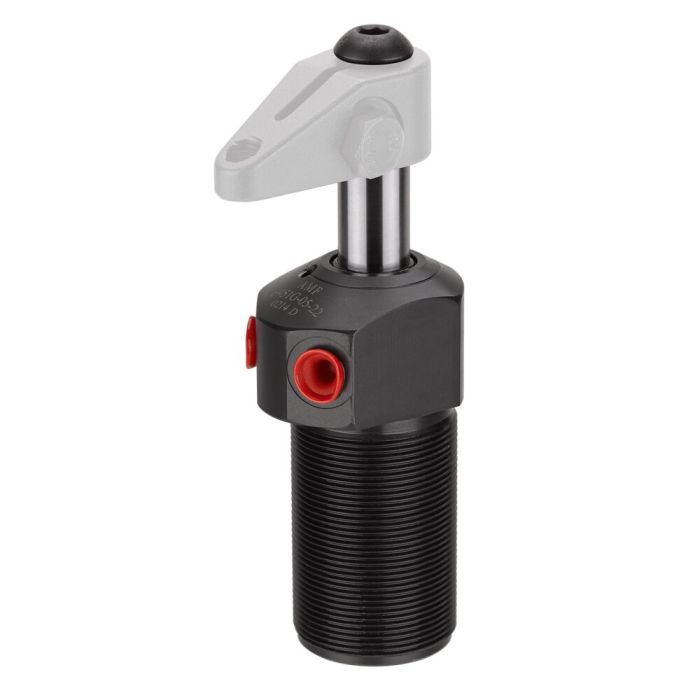

Schwenkspanner, Gewindeflansch-Bauform

Max. Spannkraft 5 kN, max. Hub 20 mm, doppelt wirkend, rechts schwenkend

Bestell-Nr.

68734

Bestell-Nr.	Artikel-Nr.	Spannkraft bei 350 bar Sp* [kN]	Spannkraft bei 350 bar Lo* [kN]	Spannhub M [mm]	Gesamthub N [mm]	Vol. Sp [cm³]	Vol. Lo [cm³]	Wirks. Kolbenfläche Sp [cm²]	Wirks. Kolbenfläche Lo [cm²]	Q max. [l/min]	Gewicht [g]
68452	6951G-05-210	5	13,5	19	31,0	5,90	11,9	1,90	3,88	0,400	850
68460	6951G-11-21	11	27,7	13	29,5	11,90	23,0	4,04	7,92	1,640	1379
68478	6951G-05-220	5	13,5	19	31,0	5,90	11,9	1,90	3,88	0,400	850
68486	6951G-11-22	11	27,7	13	29,5	11,90	23,0	4,04	7,92	1,640	1379
68502	6951G-11-210	11	27,7	34	51,0	20,50	40,0	4,04	7,92	1,640	1941
68627	6951G-11-220	11	27,7	34	51,0	20,50	40,0	4,04	7,92	1,640	1941
68650	6951G-02-21	2	5,6	6	14,5	0,92	2,3	0,63	1,60	0,165	300
68676	6951G-02-22	2	5,6	6	14,5	0,92	2,3	0,63	1,60	0,165	300
68734	6951G-05-21	5	13,5	8	20,0	3,82	7,8	1,90	3,88	0,400	744
68759	6951G-05-22	5	13,5	8	20,0	3,82	7,8	1,90	3,88	0,400	744

Bestell-Nr.	A	B	C	D	E	F	G	ØH	J x Tiefe	P	S	ØT	V	W	Z°	AC	AD
68452	M38x1,5	176,5	167,0	82,5	35,5	31,0	13	15,88	M10 x 12	38,0	26,0	47,5	19,5	2,41	35°	G1/8	4,8
68460	M48x1,5	185,0	172,0	79,0	38,0	32,0	13	22,23	M12 x 13	47,5	31,5	60,0	25,5	2,22	30°	G1/4	4,8
68478	M38x1,5	176,5	167,0	82,5	35,5	31,0	13	15,88	M10 x 12	38,0	26,0	47,5	19,5	2,41	35°	G1/8	4,8
68486	M48x1,5	185,0	172,0	79,0	38,0	32,0	13	22,23	M12 x 13	47,5	31,5	60,0	25,5	2,22	30°	G1/4	4,8
68502	M48x1,5	249,0	235,5	121,5	38,0	32,0	13	22,23	M12 x 13	47,5	31,5	60,0	25,5	2,22	30°	G1/4	4,8
68627	M48x1,5	249,0	235,5	121,5	38,0	32,0	13	22,23	M12 x 13	47,5	31,5	60,0	25,5	2,22	30°	G1/4	4,8
68650	M28x1,5	108,0	102,0	44,0	30,5	25,5	13	11,13	M6 x 7	32,0	20,5	38,0	14,0	2,0	25°	G1/8	3,2
68676	M28x1,5	108,0	102,0	44,0	30,5	25,5	13	11,13	M6 x 7	32,0	20,5	38,0	14,0	2,0	25°	G1/8	3,2
68734	M38x1,5	143,0	134,0	60,0	36,0	31,0	13	15,88	M10 x 12	38,0	26,0	47,5	19,5	2,41	35°	G1/8	4,8
68759	M38x1,5	143,0	134,0	60,0	36,0	31,0	13	15,88	M10 x 12	38,0	26,0	47,5	2,41	19,5	35°	G1/8	4,8

Details

Ausführung:
Zylindermantel aus Stahl, gehärtet und brüniert. Kolbenstange einsatzgehärtet und verchromt. Kolbenstange mit Innengewinde und Spannarmpositionierung. Abstreifer an der Kolbenstange. Lieferumfang ohne Spannarm. Ölzufuhr über Gewindeanschluss.

Anwendung:
Der Schwenkspanner wird in Spanneinrichtungen eingesetzt, wo besonders die Werkstücke frei zugänglich und von oben eingelegt werden müssen. Mit Sonderspanneisen (auf Anfrage) können auch formschwierige Werkstücke gespannt werden.

Merkmal:
Jede Zylindergröße einfach wirkend und doppelt wirkend lieferbar. Die Schwenkbewegung wird über eine patentierte Kugelführung ausgeführt.

Hinweis:
Der Kolbenhub ist geführt, deshalb Volumenstrom Q max. beachten. Spannarmlänge und Spannarmgewicht müssen unbedingt beachtet werden. Bei der Montage von Zubehör am Kolben darf keine Krafteinwirkung auf den Kolben entstehen. Bei Inbetriebnahme auf einwandfreie Entlüftung achten. Zur Befestigung können auch Nutmuttern DIN 70852 verwendet werden.
Andere Schwenkwinkel auf Anfrage lieferbar.

Sp = spannen, Lo = lösen, Endung der Artikel-Nr.: -21 = doppelt wirkend, rechts schwenkend / -22 = doppelt wirkend, links schwenkend / -210 = doppelt wirkend, rechts schwenkend, langer Spannhub / -220 = doppelt wirkend, links schwenkend, langer Spannhub

* Angaben mit Spannarm, Standard

Technische Spezifikation

Mehr Informationen
Bestell-Nr.	68734
Max. Spannkraft [kN]	13.5
Betätigungsart	Doppelwirkend
Hub [mm]	20
Befestigung	Gewindeflansch-Bauform
Schwenkrichtung	Rechts schwenkend
Gewicht	744 g
