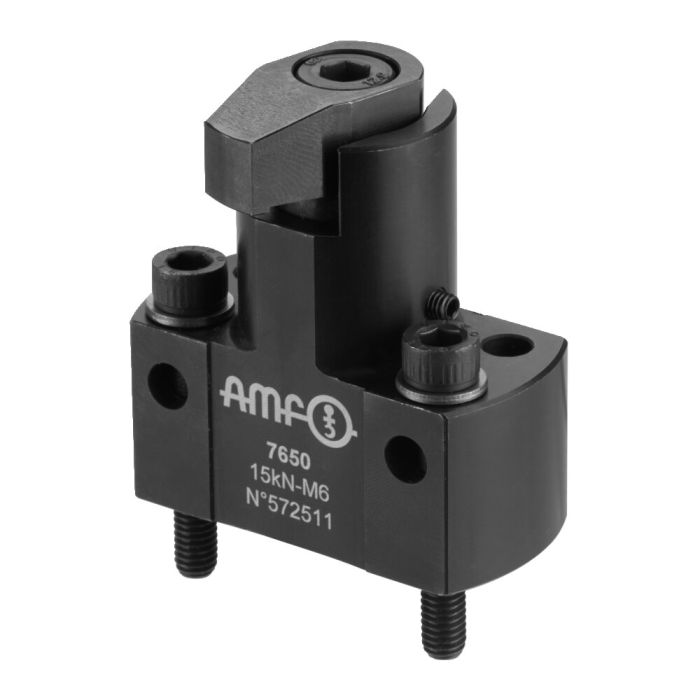

Schwenkspanner, mechanisch

Anwendung:
Der Schwenkspanner kann vertikal oder horizontal mit zwei Befestigungsschrauben Fsk. 10.9 auf der Vorrichtungsplatte positioniert und befestigt werden. Mit der Betätigungsschraube Fsk. 12.9 wird der Spannarm gespannt.

Vorteil:
- Kompakte Bauform
- Rechts und Links schwenkend in einem Spanner
- Schwenkwinkel 180°
- Sicherheitsrelevante Hubbegrenzung des Spannarms durch integrierte Sicherung
- Hohe Spannkraft sorgt für sichere Fixierung auch bei hohen Belastungen

Hinweis:
- Die maximale Belastung kann je nach Zustand des Befestigungsgewindes der Schrauben (Schmierung) abweichen.
- Bei Verwendung des Spannelementes auf Vorrichtungsplatten muss die Zugfestigkeit der Vorrichtungsplatte mind. 900 N/mm² betragen.
- Um den Verschleiß der Befestigungs- und Betätigungsschraube zu verringern, empfehlen wir den Einsatz der AMF Schraubenpaste 6339. Sie besitzt eine synergetisch wirkende Kombination hochwirksamer Festschmierstoffe und ist wärmebeständig.

Auf Anfrage:
Weitere Größen.
