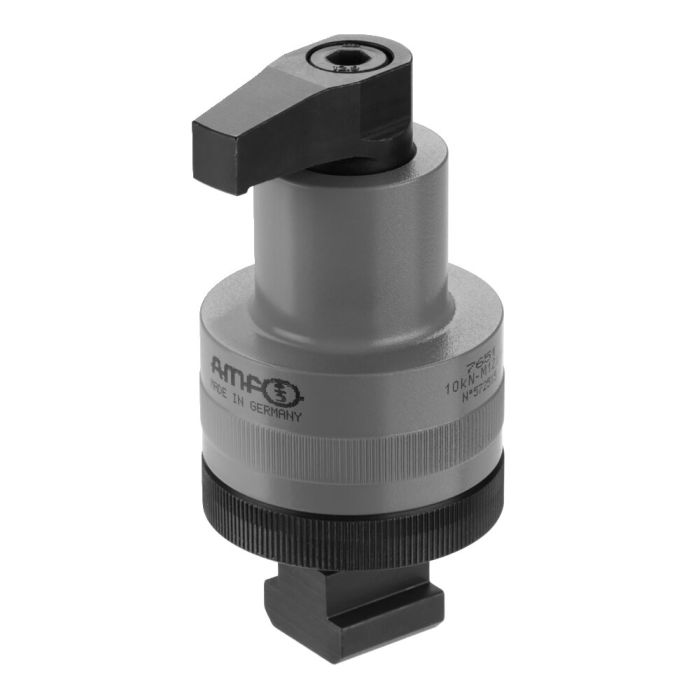

Schwenkspanner, mechanisch, modular

Anwendung:
Der Schwenkspanner kann vertikal oder horizontal auf Vorrichtungsplatten und T-Nutentischen positioniert und befestigt werden. Mit der Betätigungsschraube Fsk. 12.9 wird der Spannarm gespannt.

Vorteil:
- Kompakte, modulare Bauform
- Einsatz der AMF Zwischenelemente 6400Z, mit einer maximalen Aufbauhöhe von 50 mm
- Verwendung der AMF Fußelemente 6400FB M12 und M16
- Schwenkwinkel 360°
- Sicherheitsrelevante Hubbegrenzung des Spannarms durch integrierte Sicherung
- Hohe Spannkraft sorgt für sichere Fixierung auch bei hohen Belastungen

Hinweis:
- Die maximale Belastung kann je nach Zustand des Befestigungsgewindes der Schrauben (Schmierung) abweichen.
- Bei Verwendung des Spannelementes auf Vorrichtungsplatten muss die Zugfestigkeit der Vorrichtungsplatte mind. 900N/mm² betragen.
- Um den Verschleiß der Befestigungs- und Betätigungsschraube zu verringern, empfehlen wir den Einsatz der AMF Schraubenpaste 6339. Sie besitzt eine synergetisch wirkende Kombination hochwirksamer Festschmierstoffe und ist wärmebeständig.

Auf Anfrage:
Weitere Größen.
