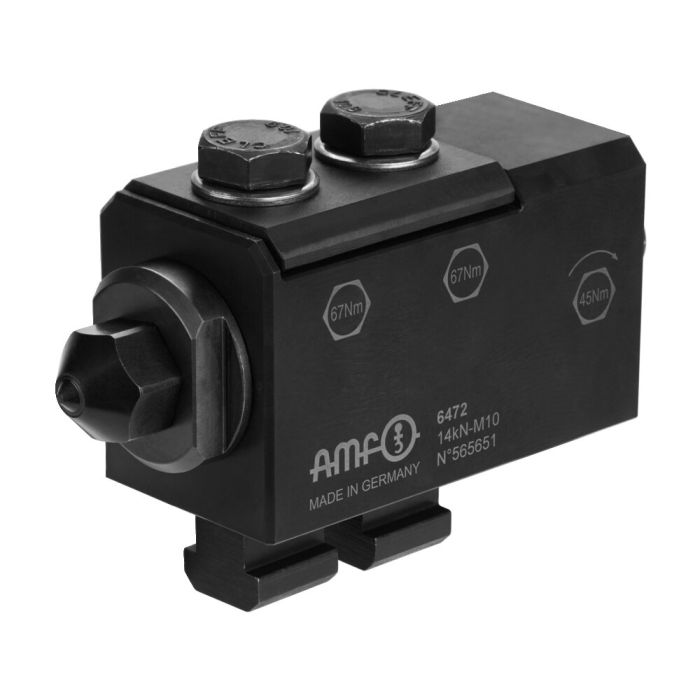

Seitenspanner mit Spannspitze

Anwendung:
Der mechanische Seitenspanner ohne Niederzugeffekt ist als Spannelement und als Anschlagelement einsetzbar.
In Verbindung mit der Basisplatte mit Nut 6498FT ist der Seitenspanner auch quer zur Tischnut einsetzbar.

Hinweis:
Die Spannkraft wird bei optimaler Ausnutzung des max. Anziehdrehmomentes der Befestigungsschrauben errreicht.
Bei Verwendung größerer T-Nutensteine ist auf die Schraubenlänge zu achten! Durch den Einsatz eines flachen Nutensteines Nr. 6322A, besteht die Möglichkeit den Seitenspanner exakt in der Nut des Maschinentisches zu positionieren.
Die Befestigung erfolgt mit einer Zylinderschraube ISO 4762 M6 x 10.
Passende Druckschrauben:
7110DKX-12xM12 Druckschraube mit Kugel, glatt
7110DFX-12xM12 Druckschraube mit Kugel, geriffelt

Vorteil:
- kompakte Bauweise
- horizontale und vertikale Einsatzmöglichkeit
- wechselbare Druckschraube
