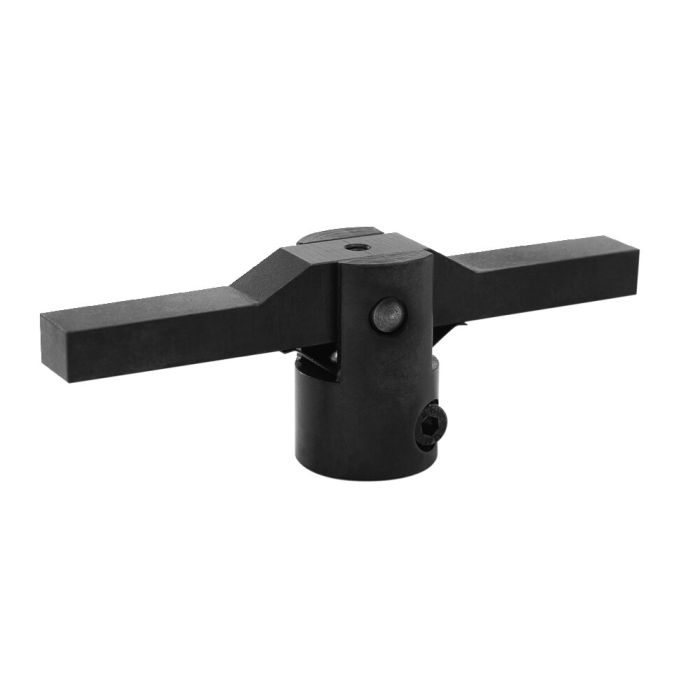

Spannarm, doppelt mit Wippe
Für Größen 6951xx-11-xx, 6941KP-05-xx
Bestell-Nr.
320473
Ausführung:
Stahl, brüniert. Spannarm vergütet.
Anwendung:
Für alle Schwenkspanner
Bestell-Nr. 320457 für Größen 6951xx-02-xx, 6952EP-02-xx
Bestell-Nr. 320465 für Größen 6951xx-05-xx, 6952CP-06-xx, 6941KP-03-xx
Bestell-Nr. 320473 für Größen 6951xx-11-xx, 6941KP-05-xx
Dient zum Spannen von zwei Werkstücken mit unterschiedlichen Höhen.
Hinweis:
Spanndruck, Fördervolumen und max. Kippwinkel (W) bitte unbedingt beachten. Sonderausführungen sind auf Anfrage lieferbar.
| Bestell-Nr. | 320473 |
|---|---|
| Gewicht | 880 g |
Wenn Sie einen Download vermissen, schreiben Sie uns bitte über unser Kontaktformular.
| Bereich | Sprache | Dateiname | Dateityp | Größe |
|---|
Für allgemeine Downloads, wie Kataloge und Broschüren, klicken Sie bitte hier.
Passendes Zubehör
- Schwenkspanner, Gewindeflansch-Bauform Nr. 68460 Max. Spannkraft 11 kN, max. Hub 29,5 mm, doppelt wirkend, rechts schwenkend
- Schwenkspanner, Kopfflansch-Bauform, Präzisionsausführung Nr. 327924 Max. Spannkraft 11,6 kN, max. Hub 29,5 mm, doppelt wirkend, rechts schwenkend
- Schwenkspanner, Fußflansch-Bauform, Präzisionsausführung Nr. 327973 Max. Spannkraft 11,6 kN, max. Hub 29,5 mm, doppelt wirkend, rechts schwenkend
- Schwenkspanner, Kopfflansch-Bauform Nr. 556965 Max. Spannkraft 5,5 kN, max. Kolbenkraft 6,8 kN, Hub 13,7 mm, links schwenkend
