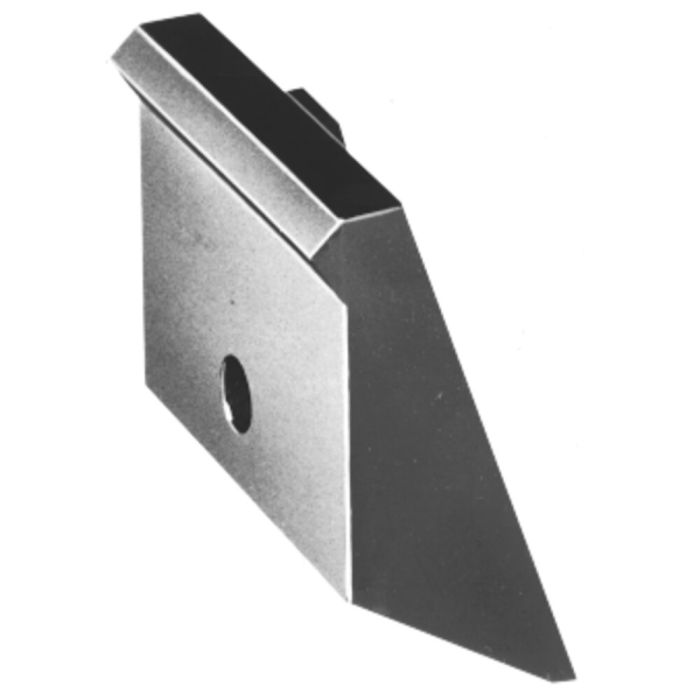

Spannbacken, mit Spannnase

Für harte und stark unebene Oberflächen, Breite 80 mm

Bestell-Nr.

67348

Bestell-Nr.	Artikel-Nr.	A	B	C	F	H	M	Q	R	α	Gewicht [g]
321620	6972GR-12	10	2,5	40,0	40	6,5	29,5	8,5	200	30°	147
67009	6972GR-05	6	2,7	29,5	30	5,0	27,0	3,0	300	15°	85
67181	6972GR-20	10	3,0	50,0	50	8,0	39,5	14,0	200	30°	300
67272	6972GR-32	10	3,0	65,0	65	10,0	47,0	17,0	300	30°	600
67348	6972GR-50	10	3,0	80,0	80	12,0	51,0	19,0	300	30°	940

Ausführung:
Vergütungsstahl, einsatzgehärtet und angelassen, mit bombierter Spannnase.

Anwendung:
Besonders geeignet für Werkstücke mit harter und stark unebener Oberfläche.
