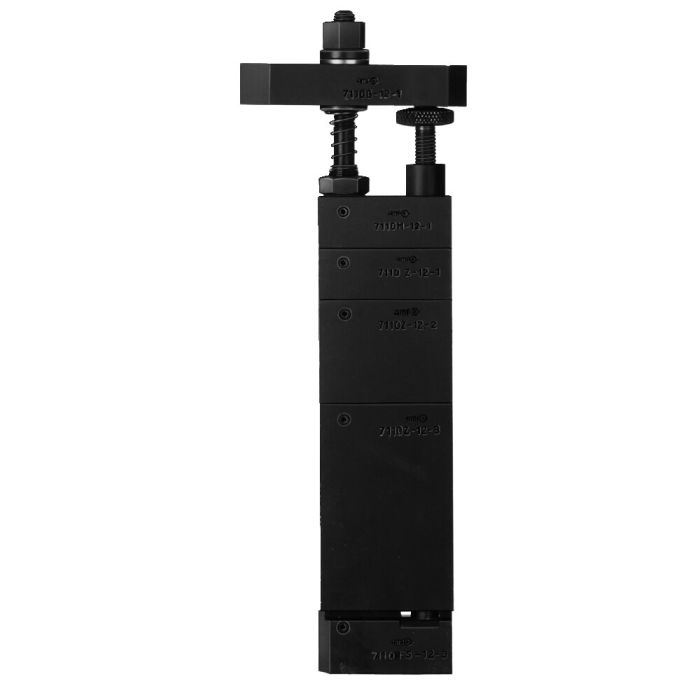

Spanneinheit B
Spannbereich 78-283 mm (Typ 12), max. Spannkraft 15 kN
Bestell-Nr.
119388
Anwendung:
Durch standardisierte Zwischenelemente (Z1-Z3) ist ein Spannbereich von 78-283 mm (Typ 12) bzw. von 100-346 mm (Typ 16) möglich.
Die Spanneinheit besteht aus: Nr. 7110 M Spanneisenelement, Nr. 7110Z1-Z3 Zwischenelemente und Nr. 7110FS-3 Fußelement, einschwenkbar.
Passendes Zubehör für Spanneinheit Nr 7110B-**-02 ist Nr. 7110GL, 7110K, 7110D/DM, 7110DS, 7110DK/DF, 7110DH/DI und 7110DV.
* Bei geringster Spanneisenausladung.
| Bestell-Nr. | 119388 |
|---|---|
| Betriebsart | Mechanisch |
| Typ | 12 |
| Höhe max. [mm] | 283 |
| Höhe min. [mm] | 78 |
| Gewicht [g] | 3150 |
