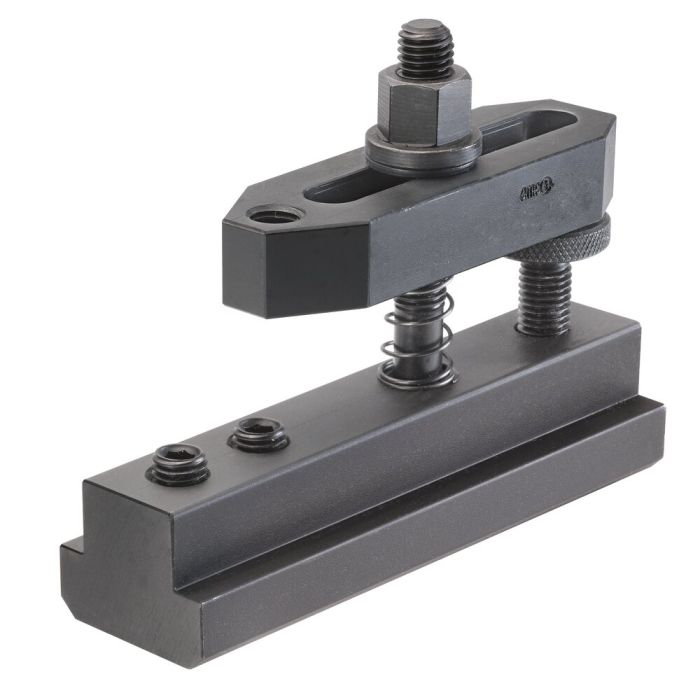

Spanneinheit zum Spannen außerhalb des Werkzeugtisches
Spannkraft 50 kN, Nut 28 mm, Höhe 40-53 mm
Bestell-Nr.
79194
Anwendung:
Verwendung zum Spannen außerhalb des Werzeugtisches. Für den Einsatz beim Spannen von großen Werkstücken bzw. Werkzeugen, welche keinen Platz für Spannelemente auf dem Werkzeug- bzw. Maschinentisch zulassen.
Hinweis:
Einbaubaumaße des Spanneisens siehe Nr 7110GX-**-1.
Nicht zum Einsatz an Pressen geeignet!
| Bestell-Nr. | 79194 |
|---|---|
| Spannschraube | Mit Spannschraube |
| Nut [mm] | 28 |
| Spannschraube metr. [M] | 20 |
| Min. Spannhöhe [mm] | 40 |
| Max. Spannhöhe [mm] | 53 |
| Gewicht | 5000 g |
