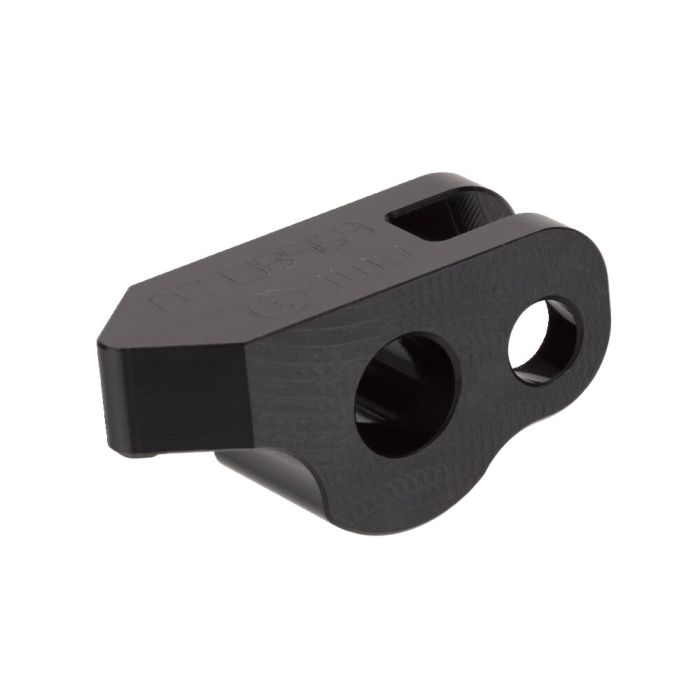

Spannhebel

Für Vertikalspanner 6958DU und 6958DT, Lasthebel 30 mm, max. Spannkraft 13,4 kN

Bestell-Nr.

327551

Bestell-Nr.	Artikel-Nr.	Spannkraft F1 bei 100 bar [kN]	Spannkraft F1 bei 250 bar [kN]	B	C	ØD	ØE	G	K	L	N	N1	P	R	R1	Gewicht [g]
326215	6958D-16-04	1,3	3,3	12	18,0	8	6	90	8	38,0	5,0	4,5	12	2,0	5,0	31
326322	6958D-20-04	2,1	5,2	14	21,0	10	7	80	10	44,5	4,5	7,0	16	2,5	7,5	60
326413	6958D-25-04	2,6	8,2	17	25,5	12	9	80	11	53,5	7,0	7,0	20	3,0	7,5	94
327551	6958D-32-04	5,3	13,4	20	30,0	15	11	80	13	64,0	8,0	7,5	26	4,0	8,0	178
553428	6958D-12-04	0,7	1,8	10	15,0	6	4	90	7	30,5	5,0	3,4	10	1,5	4,0	19

Ausführung:
Vergütungsstahl, vergütet und brüniert.

Anwendung:
Für Vertikalspanner 6958DU und 6958DT.

Hinweis:
Spanndruck, Hebelverhältnisse, Fördervolumen und Spannarmgewicht unbedingt beachten.
