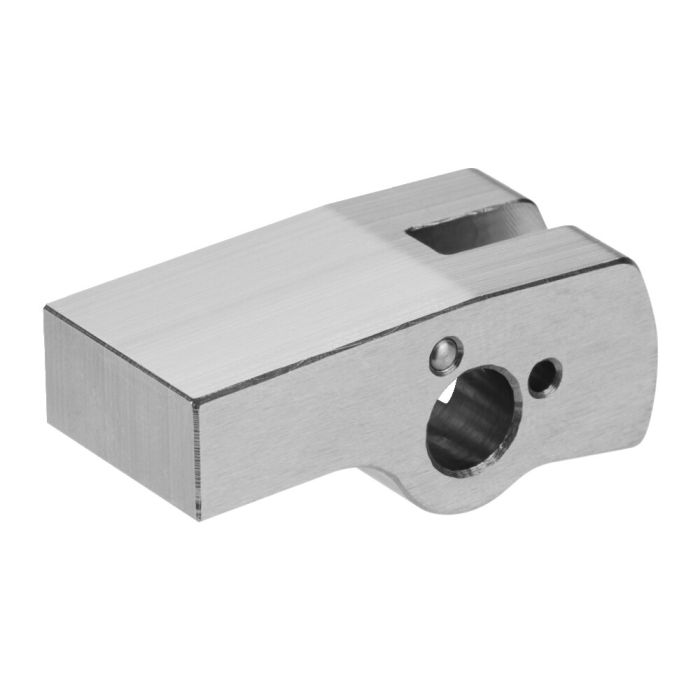

Spannhebel-Rohling
Für Vertikalspanner mit Drehhebel 6958DH, Lasthebel 40 mm
Bestell-Nr.
570547
Ausführung:
Spannhebel aus Stahl, ungehärtet.
Anwendung:
Für Vertikalspanner mit Drehhebel 6958DH.
Hinweis:
Spanndruck, Hebelverhältnisse, Fördervolumen und Spannarmgewicht unbedingt beachten.
Formel zum Ermitteln der Spannkraft F1:
Spannkraft = F1 [kN], Kolbenkraft = F5 [kN], Krafthebel = B [mm], Lasthebel = C [mm]
F1 = F5 x B / C
| Bestell-Nr. | 570547 |
|---|---|
| Produkttyp | Spannhebel |
| Max. Betriebsdruck [bar] | 250 |
| Besondere Merkmale | Mit Drehhebel |
| Gewicht | 95 g |
Wenn Sie einen Download vermissen, schreiben Sie uns bitte über unser Kontaktformular.
| Bereich | Sprache | Dateiname | Dateityp | Größe |
|---|
Für allgemeine Downloads, wie Kataloge und Broschüren, klicken Sie bitte hier.
Passendes Zubehör
- Vertikalspanner mit Drehhebel Nr. 570471 Max. Betriebsdruck 250 bar, max. Kolbenkraft 9 kN, doppelt wirkend
